Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
O022-08
Éntrenos en contacto con
Señal de los circuitos del canal 1080P HD+8 del anillo colectando de HD-SDI 1080P HD 1 (0~2A)

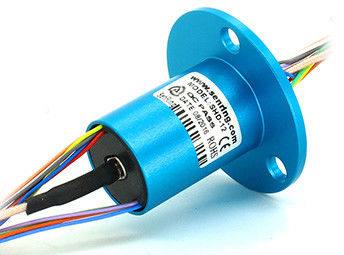

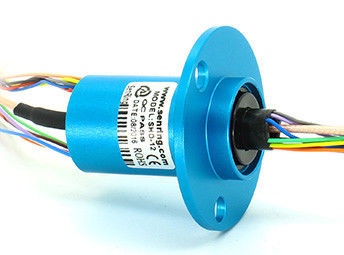

Descripción del anillo colectando de o022-08 HD-SDI
La adopción de los E.E.U.U. importó componentes y la tecnología de alta frecuencia del tratamiento de señales, 1 dato de la velocidad del canal DC~3GHz, usado para transmitir 1080P HD señala (compatibilidad hacia abajo), se puede combinar para transmitir la señal de 8 circuitos.
Ventajas del anillo colectando de o022-08 HD-SDI:
Transmisión estable
Características del anillo colectando de o022-08 HD-SDI
1. la ayuda DC~3GHz, puede establo transmitir la señal del vedio de 1080P HD;
2. Sólido, con el reborde;
3. Puede ser combinado transmiten la corriente y la señal del poder de 1~48 circuitos;
4. Adopte el tratamiento superficial militar de los E.E.U.U., tratamiento duro del chapado en oro, asegurarse de ruido eléctrico bajo y vida laboral larga;
5. Uso típico: supervisión de seguridad (cámara de HD), antena de microonda, antena del wifi, etc.
Dibujo del anillo colectando de o022-08 HD-SDI
| Tarifa de la frecuencia | DC-3GHz |
| Fluctuación de la pérdida de inserción | +/-0.05dB |
| Especificación | RG405 |
| VSWR | ≤1.3 |
| impedancia | 50Ω |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM continuamente |
| temporeros de trabajo. | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| esfuerzo de torsión | s0.1N.m; circuitos +0.03N.m/6 |
| Pérdida de inserción | 0.65dB/1GHz máximo |
| pérdida de vuelta | -18 dB/1GHz máximos |
| Velocidad máxima | 50RPM |
| Fluctuación de VSWR | +/--0,05 |
| Estilo | BNC/F (opciones) |
| Datos eléctricos | |
| espec. | datos |
| gama del voltaje | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG26# |
| longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
| Fuerza dieléctrica | 500VAC@50Hz, 60s |
| Ruido eléctrico | < 0=""> |
| Ruido eléctrico | < 10m=""> |
| Certificado del CE | Sí |
| vivienda del material | aleación de aluminio |
| material | RoHS obediente |
FAQ:
1. ¿Cuál es un anillo colectando?
Un anillo colectando es un dispositivo electromecánico que permite la transmisión del poder y de las señales eléctricas de un inmóvil a una estructura giratoria. Un anillo colectando se puede utilizar en cualquier sistema electromecánico que requiera la rotación mientras que transmite poder o señales. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema y eliminar los alambres daño-propensos que cuelgan de juntas movibles.
2. ¿Qué hacemos?
Nos centramos en convertirse, los anillos colectores de alta calidad del diseño, de la fabricación, y ofrecemos las diversas soluciones para los sistemas giratorios.
3. ¿Cómo elijo un anillo colectando?
La selección apropiada de una solución del anillo colectando requiere los detalles sobre los parámetros del funcionamiento de su uso incluyendo los circuitos totales, voltaje y los amperios por el circuito, velocidad de funcionamiento, y tipo del montaje. Un buen lugar para comenzar su búsqueda está con nuestros anillos colectores estándar. Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con para conseguir comenzado.
4. ¿Usted ofrece los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
