La unión rotativa neumática se puede combinar para transferir 6 ~ 56 circuitos de energía eléctrica / señal

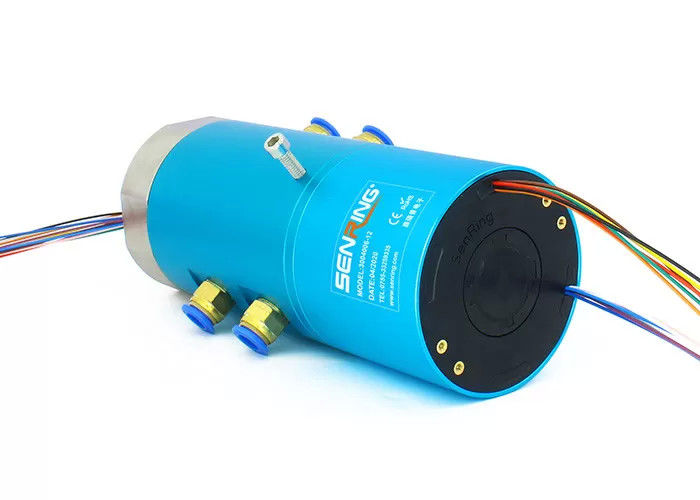

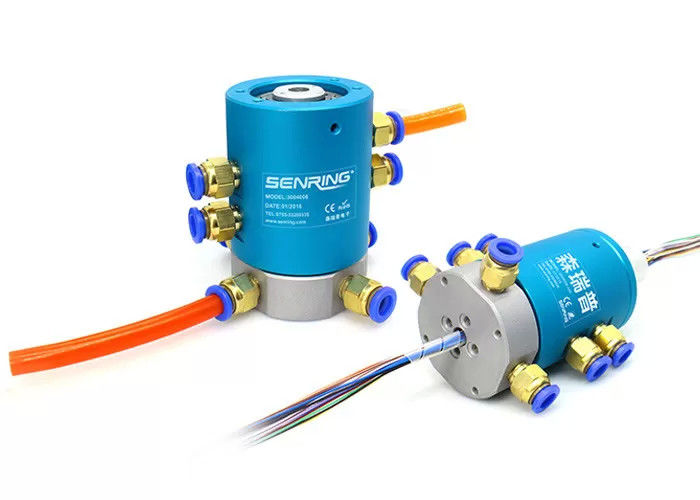

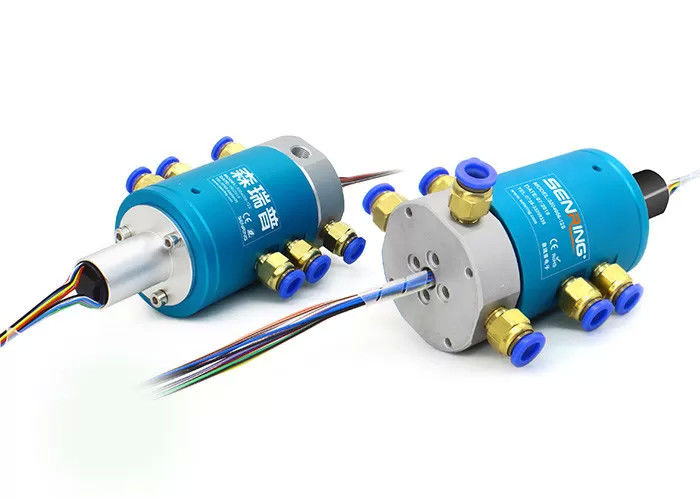

Descripción de la unión neumática rotativa 3004006
La unión neumática rotativa de la serie SenRing 3004 es una unión neumática rotativa de 4 canales que puede girar 360 grados para transmitir 2 canales de aire comprimido, vapor, vacío y otros medios de gas.Soporta varias tuberías de gas con diámetros de 4 mm, 6mm, 8mm, 10mm y 12mm. La unión giratoria de gas de la serie 3004 no sólo puede transmitir gases sino también transmisión mixta de varias corrientes que van desde 2A hasta 800A. Tiene las ventajas de un tamaño pequeño,peso ligero, torque pequeño, y múltiples canales de gas que no interfieren entre sí.
Características del 3004006Unidad neumática rotativa
1Puede mezclar líneas de suministro de energía, líneas de señal, Ethernet, USB, buses industriales, líneas de control, válvulas solenoides, líneas de inducción, etc.;
2. El estándar es el montaje de la brida y el montaje del eje hueco puede ser personalizado;
3El medio que puede pasar incluye aire comprimido, hidrógeno, nitrógeno, gas mezclado químico, vapor, agua de enfriamiento, agua caliente, aceite caliente, petróleo, ácido sulfúrico, bebidas, etc.
Especificación técnica de la unión rotativa neumática 3004006
| Pasajes (gas) | 4 pasajes |
| Tamaño del tubo | 6 ~ 8 mm de tubo, G1/8 "puerto |
| Datos mecánicos | |
| Específico. | datos |
| Vida laboral | 20 millones para el ref (depende de las condiciones de trabajo) |
| Velocidad máxima de funcionamiento | 250 RPM de forma continua y 1000 RPM de forma intermitente |
| Trabajo temporal. | -30°C a 80°C |
| Humedad de trabajo | 0~85% de RH |
| Contacto con Materia | El metal precioso |
| Materiales para la vivienda | aleación de aluminio |
| Grado IP | Protección IP51 |
| Max. Operando Presión |
Presión positiva 1Mpa, vacío -90kPa | |
| torsión | No más de 0,4 N.m | |
| Datos eléctricos | ||
| Específico. | datos | |
| El poder | Señales | |
| Rango de tensión | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: |
| Resistencia al aislamiento | El valor de las emisiones de CO2 de las centrales eléctricas | El valor de las emisiones de CO2 de las centrales eléctricas |
| Específico de alambre de plomo. | AWG17# Cables de teflón plateados | AWG22# Cables de teflón plateados |
| longitud del alambre de plomo | 250 mm estándar (puede ser personalizado) | |
| Resistencia al aislamiento | El valor de las emisiones de CO2 de los motores de combustión renovable no excederá del 50% del valor de los combustibles renovables. | |
| Ruido eléctrico | El valor de las emisiones | |
Descripción de la parte no.
Dibujo
Lista de modelos estándar
| Modelo | Pasajes (gas) | Tamaño del puerto | Tamaño del tubo |
| 3004006 | 4 pasajes | G1/8" | 6 ~ 8 mm |
| Modelo | Pasajes (gas) | Tamaño del puerto | Tamaño del tubo | Circuitos de señalización ((2A) | Duración L ((mm) |
| Las demás partidas | 4 pasajes | G1/8" | 6 ~ 8 mm | 6 | 14 |
| Las demás partidas | 4 pasajes | G1/8" | 6 ~ 8 mm | 12 | 21 |
| Las demás partidas | 4 pasajes | G1/8" | 6 ~ 8 mm | 24 | 35 |
| Las demás partidas | 4 pasajes | G1/8" | 6 ~ 8 mm | 36 | 52.3 |
| Las demás partidas | 4 pasajes | G1/8" | 6 ~ 8 mm | 56 | 82 |
Dibujo
Lista de modelos estándar
| Modelo | Pasajes (gas) | Tamaño del puerto | Tamaño del tubo | Circuitos de energía ((10A) | Circuitos de señalización ((2A) | Duración L ((mm) |
| Las demás partidas | 4 Pasajes | G1/8" | 6 ~ 8 mm | 0 | 6 | 38 |
| Las demás: | 4 Pasajes | G1/8" | 6 ~ 8 mm | 6 | 0 | 38 |
| Las demás partidas | 4 Pasajes | G1/8" | 6 ~ 8 mm | 0 | 12 | 55 |
| Se trata de las empresas de servicios de telecomunicaciones. | 4 Pasajes | G1/8" | 6 ~ 8 mm | 6 | 6 | 55 |
| Las demás: | 4 Pasajes | G1/8" | 6 ~ 8 mm | 12 | 0 | 55 |
| Se trata de un producto de la categoría "A" o "B". | 4 Pasajes | G1/8" | 6 ~ 8 mm | 6 | 12 | 71.5 |
| Se trata de un producto de fabricación de la Unión Europea. | 4 Pasajes | G1/8" | 6 ~ 8 mm | 12 | 6 | 71.5 |
| Las demás partidas | 4 Pasajes | G1/8" | 6 ~ 8 mm | 0 | 18 | 71.5 |
| Las demás: | 4 Pasajes | G1/8" | 6 ~ 8 mm | 18 | 0 | 71.5 |
| Se trata de un producto de fabricación de la Unión Europea. | 4 Pasajes | G1/8" | 6 ~ 8 mm | 6 | 18 | 88.5 |
| Las demás partidas | 4 Pasajes | G1/8" | 6 ~ 8 mm | 0 | 24 | 88.5 |
| Las demás partidas | 4 Pasajes | G1/8" | 6 ~ 8 mm | 0 | 30 | 106 |
| Las demás partidas | 4 Pasajes | G1/8" | 6 ~ 8 mm | 0 | 36 | 125 |
