Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
H0522
Éntrenos en contacto con

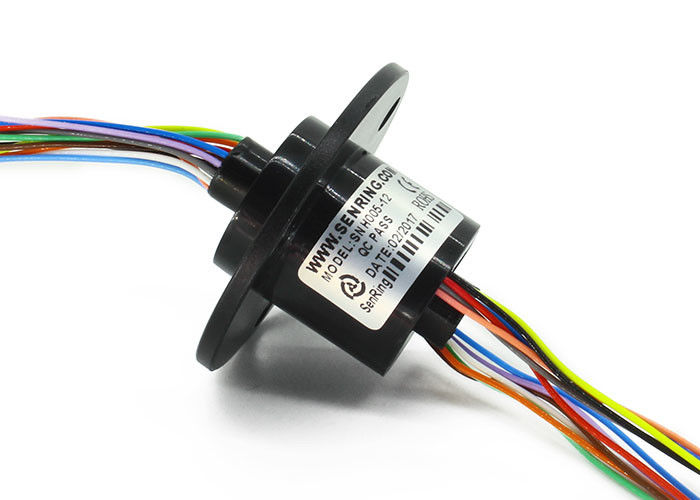

el tamaño Mini Through Hole Precision Slip del agujero de 5m m que el For Each de la señal del anillo 2-12circuits ata con alambre es 2A

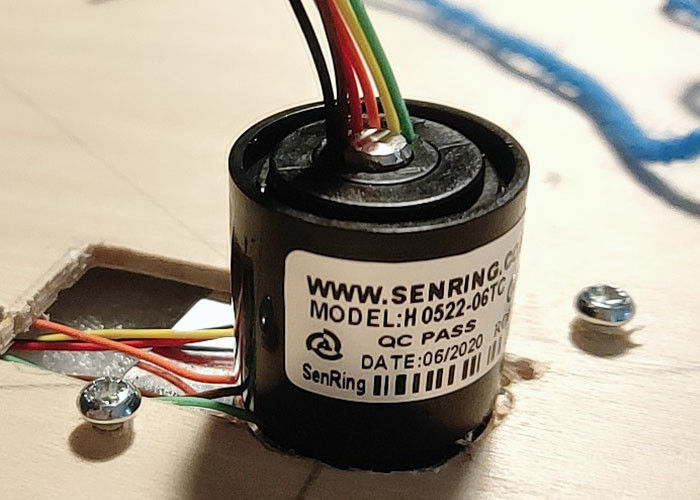

Descripción de H0522 a través del anillo colectando del agujero

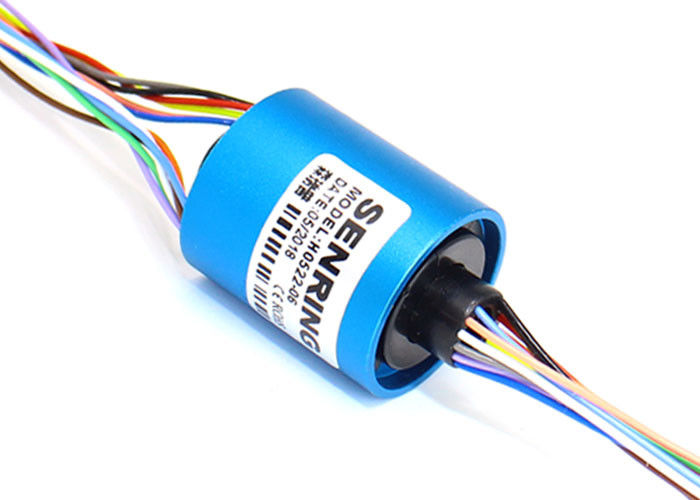

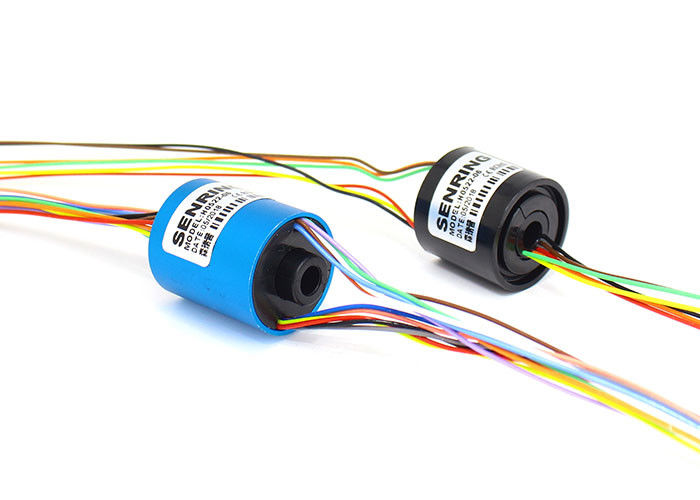

La serie de SenRing H0522 es un anillo colectando conductor del por-agujero miniatura con un diámetro del por-agujero de 5m m (conveniente para cualquier dispositivo giratorio con un diámetro de ≤5mm) y un diámetro externo de 22m m. La serie H0522 es un dispositivo conductor de la precisión con una pequeña abertura, una pequeña corriente, y una estructura integral miniatura que pueda transmitir estable las señales 5A actual (multiplicado por 5A) o 2A.
Características de H0522 a través del anillo colectando del agujero
1. grado IP51 del IP (puede ser IP51~IP68 modificado para requisitos particulares);
2. El modelo estándar apoya la corriente de los circuitos 2-12 (5A/10A/30A); la corriente y los canales pueden ser modificados para requisitos particulares;
3. Pequeño tamaño del OD, funcionamiento estable, lifertime largo;
4. Producto estándar, acción disponible;
5. Poder que transmite de la ayuda con las señales;
6. Diseño integrado de la estructura, instalación fácil.
Uso:
Puede ser utilizado en los diversos dispositivos que requieren la conducción de 360 grados o la transmisión giratoria de las diversas señales de control, tales como luces de la etapa del LED, iluminación al aire libre rotativa del LED, sistemas inteligentes del robot de la seguridad en el hogar, luces rotativas de la pared del LED, y robots inteligentes.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG28# | Teflon plateado de AWG28# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |

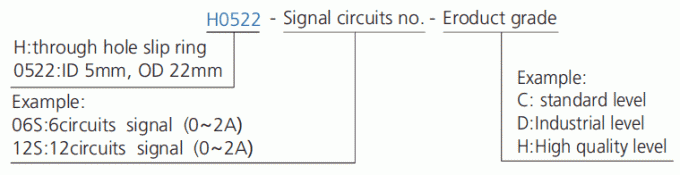

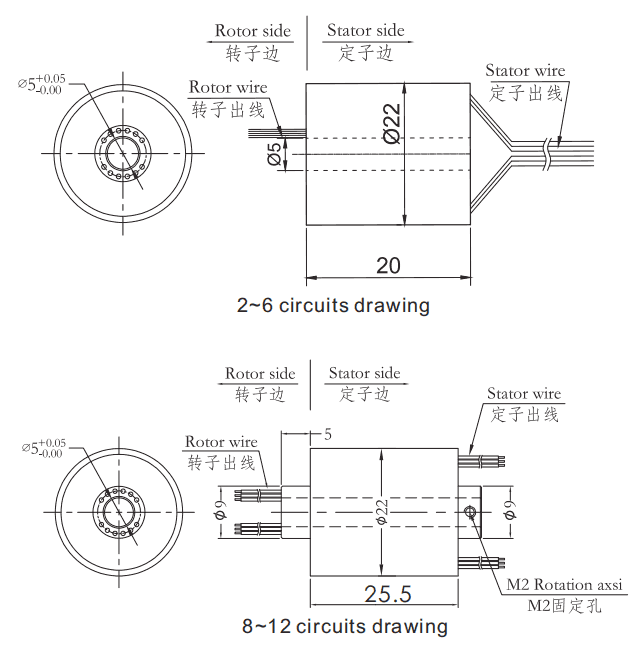

| modelo | circuitos (señal o 0-2A) | Longitud L (milímetros) |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25,5 |
| H0522-10S | 10 | 25,5 |
| H0522-12S | 12 | 25,5 |
Tabla del grado H0522
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
Si usted quiere costomize el modelo especial del anillo colectando, usted necesita proporcionar los detalles como abajo:
a. velocidad operatring (RPM)
B. el tipo de instalación
c. tamaño del esquema
d. canales (no. de solo alambre además del cable)
el E. valoró voltaje y la corriente para los anillos del poder y los anillos de la señal
f. el tipo de la señal y relacionado
arameters del P. (muy importantes)
g. temperatura de funcionamiento
h. IP (requisitos de aislamiento)
