Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
H1256
Éntrenos en contacto con

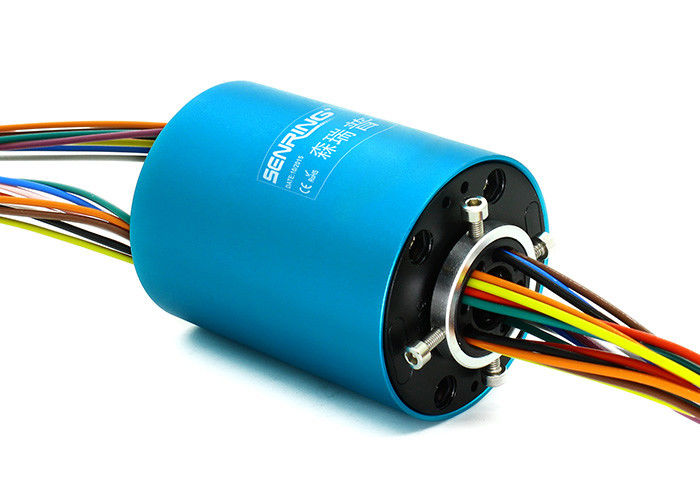

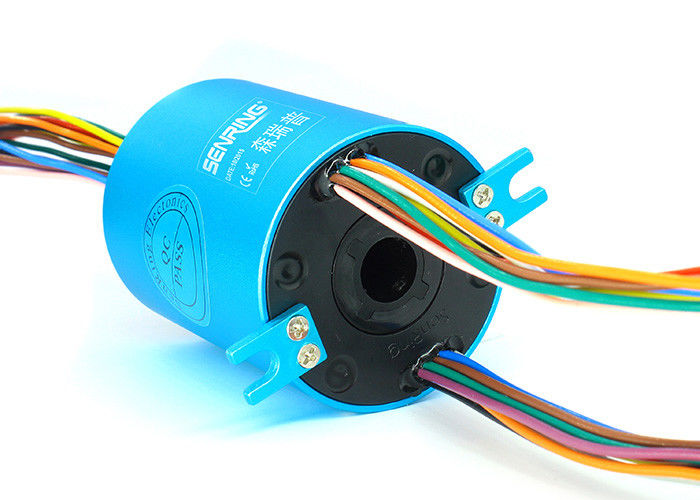

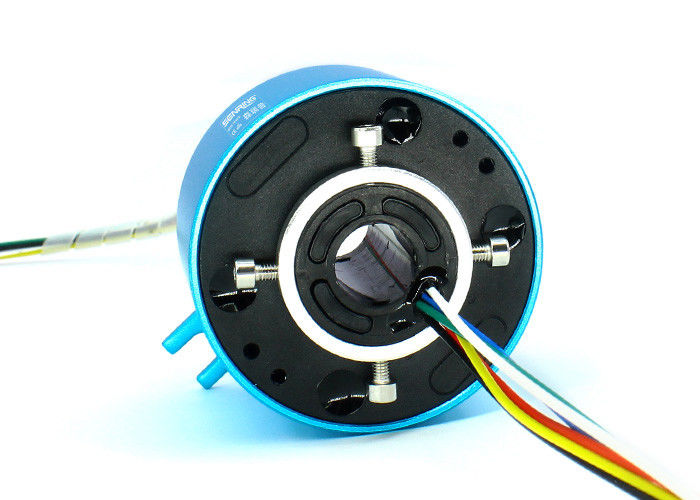

Un eje hueco giratorio más alto de la exactitud a través del anillo colectando del agujero
Descripción de H1256 a través del anillo colectando agujereado
El anillo colectando conductor del por-agujero de la serie de SenRing tiene un diámetro del por-agujero de 12.7m m (conveniente para cualquier dispositivo giratorio con un diámetro de <>
Características de H1256 a través del anillo colectando agujereado
1. grado IP51 del IP (puede ser IP51~IP68 modificado para requisitos particulares);
2. El modelo estándar apoya el poder de los circuitos 1-24 (0~10A) o la señal de 1~48 circuitos (0~5A), la corriente y los canales pueden ser modificados para requisitos particulares;
3. Una exactitud giratoria más alta, funcionamiento estable, lifertime largo;
4. Puede ser modificado para requisitos particulares para combinar transmitir del poder/de la señal
5. Poder que transmite de la ayuda con las señales;
6. Diseño integrado de la estructura, instalación fácil.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 800VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |

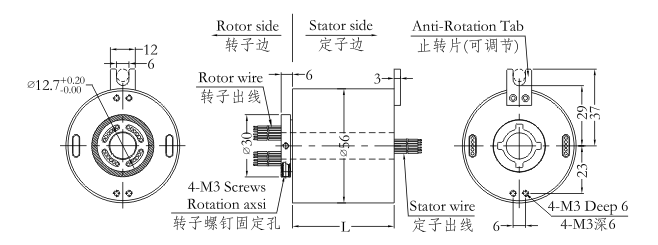

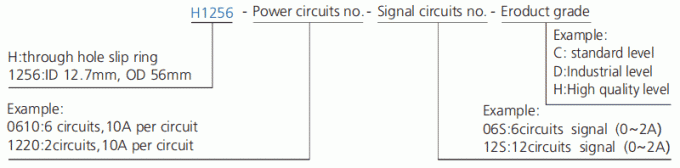

| modelo | circuitos | Longitud L (milímetros) | modelo | circuitos | Longitud L (milímetros) | ||
| 10A | señal o 0-5A | 10A | señal o 0-5A | ||||
| H1256-02S | 0 | 2 | 27 | H1256-1010-08S | 10 | 8 | 71,5 |
| H1256-0210 | 2 | 0 | 27 | H1256-1210-06S | 12 | 6 | 71,5 |
| H1256-03S | 0 | 3 | 30 | H1256-1410-04S | 14 | 4 | 71,5 |
| H1256-0310 | 3 | 0 | 30 | H1256-1610-02S | 16 | 2 | 71,5 |
| H1256-06S | 0 | 6 | 38 | H1256-24S | 0 | 24 | 88,5 |
| H1256-0210-04S | 2 | 4 | 38 | H1256-0410-20S | 4 | 20 | 88,5 |
| H1256-0410-02S | 4 | 2 | 38 | H1256-0610-18S | 6 | 18 | 88,5 |
| H1256-0610 | 6 | 0 | 38 | H1256-1210-12S | 12 | 12 | 88,5 |
| H1256-12S | 0 | 12 | 55 | H1256-1810-06S | 18 | 6 | 88,5 |
| H1256-0210-10S | 2 | 10 | 55 | H1256-2410 | 24 | 0 | 88,5 |
| H1256-0310-09S | 3 | 9 | 55 | H1256-30S | 0 | 30 | 104 |
| H1256-0610-06S | 6 | 6 | 55 | H1256-0210-28S | 2 | 28 | 104 |
| H1256-0810-04S | 8 | 4 | 55 | H1256-0410-24S | 4 | 26 | 104 |
| H1256-1010-02S | 10 | 2 | 55 | H1256-0610-24S | 6 | 24 | 104 |
| H1256-1210 | 12 | 0 | 55 | H1256-36S | 0 | 36 | 122 |
| H1256-18S | 0 | 18 | 71,5 | H1256-0410-32S | 4 | 32 | 122 |
| H1256-0210-16S | 2 | 16 | 71,5 | H1256-0610-30S | 6 | 30 | 122 |
| H1256-0410-14S | 4 | 14 | 71,5 | H1256-42S | 0 | 42 | 140 |
| H1256-0610-12S | 6 | 12 | 71,5 | H1256-0410-38S | 4 | 38 | 140 |
| H1256-0810-10S | 8 | 10 | 71,5 | H1256-48S | 0 | 48 | 156 |
Tabla del grado H1256
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
