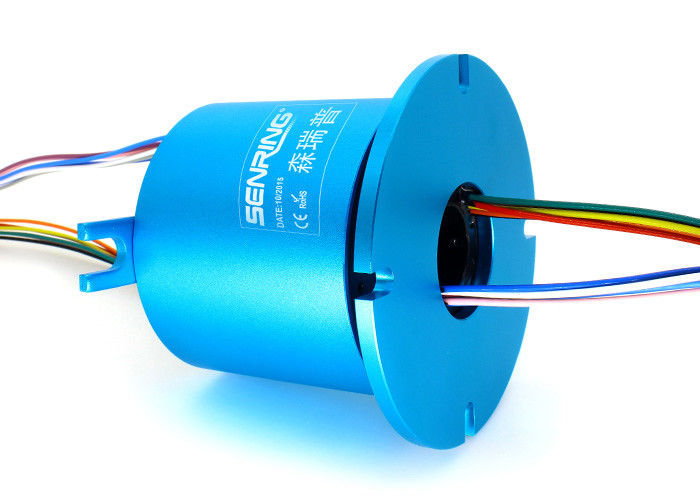

Miniatura con el tamaño 12.7m m de Ring Rotor Flange Installation Hole del resbalón del agujero
Descripción de H1256f a través del anillo colectando agujereado

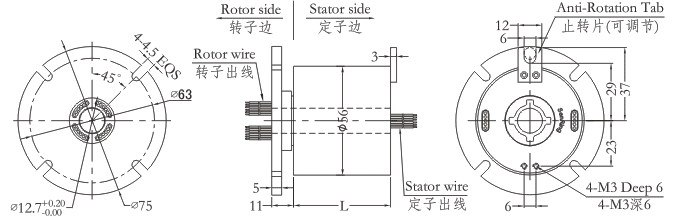

Serie de H1256F a través de la instalación agujereada del reborde del rotor del anillo colectando, tamaño 12.7m m (conveniente para shaft≤12.7mm), OD 56m m del agujero. Puede transmitir estable 2~12 circuitos power@10A o signal@2A y aplicado a cualquier dispositivo donde requiere para transmitir poder y señales
Características de H1256f a través del anillo colectando agujereado
1. avanzó tecnología de múltiples puntos del cepillo de contacto asegura el contacto confiable con la fricción baja;
2. Poder de la ayuda 2~12circuits/señal (2A, N*2A), modificada para requisitos particulares para más circuitos o corriente grande;
3. Puede ser modificado para requisitos particulares para combinar transmitir del poder/de la señal
4. Poder que transmite de la ayuda con las señales;
5. Diseño integrado de la estructura, instalación fácil.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 800VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |

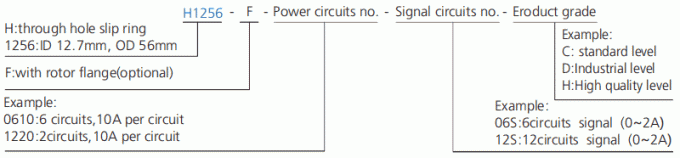

| modelo | circuitos | Lengtd L (milímetros) | modelo | circuitos | Lengtd L (milímetros) | ||
| 10A | señal o 0-5A | 10A | señal o 0-5A | ||||
| H1256F-02S | 0 | 2 | 27 | H1256F-1010-08S | 10 | 8 | 71,5 |
| H1256F-0210 | 2 | 0 | 27 | H1256F-1210-06S | 12 | 6 | 71,5 |
| H1256F-03S | 0 | 3 | 30 | H1256F-1410-04S | 14 | 4 | 71,5 |
| H1256F-0310 | 3 | 0 | 30 | H1256F-1610-02S | 16 | 2 | 71,5 |
| H1256F-06S | 0 | 6 | 38 | H1256F-24S | 0 | 24 | 88,5 |
| H1256F-0210-04S | 2 | 4 | 38 | H1256F-0410-20S | 4 | 20 | 88,5 |
| H1256F-0410-02S | 4 | 2 | 38 | H1256F-0610-18S | 6 | 18 | 88,5 |
| H1256F-0610 | 6 | 0 | 38 | H1256F-1210-12S | 12 | 12 | 88,5 |
| H1256F-12S | 0 | 12 | 55 | H1256F-1810-06S | 18 | 6 | 88,5 |
| H1256F-0210-10S | 2 | 10 | 55 | H1256F-2410 | 24 | 0 | 88,5 |
| H1256F-0310-09S | 3 | 9 | 55 | H1256F-30S | 0 | 30 | 104 |
| H1256F-0610-06S | 6 | 6 | 55 | H1256F-0210-28S | 2 | 28 | 104 |
| H1256F-0810-04S | 8 | 4 | 55 | H1256F-0410-24S | 4 | 26 | 104 |
| H1256F-1010-02S | 10 | 2 | 55 | H1256F-0610-24S | 6 | 24 | 104 |
| H1256F-1210 | 12 | 0 | 55 | H1256F-36S | 0 | 36 | 122 |
| H1256F-18S | 0 | 18 | 71,5 | H1256F-0410-32S | 4 | 32 | 122 |
| H1256F-0210-16S | 2 | 16 | 71,5 | H1256F-0610-30S | 6 | 30 | 122 |
| H1256F-0410-14S | 4 | 14 | 71,5 | H1256F-42S | 0 | 42 | 140 |
| H1256F-0610-12S | 6 | 12 | 71,5 | H1256F-0410-38S | 4 | 38 | 140 |
| H1256F-0810-10S | 8 | 10 | 71,5 | H1256F-48S | 0 | 48 | 156 |
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 2A para conseguir N*2A, tal como 2 circuitos de 2A paralelamente para el uso 4A.
Tabla del grado de H1256f
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
