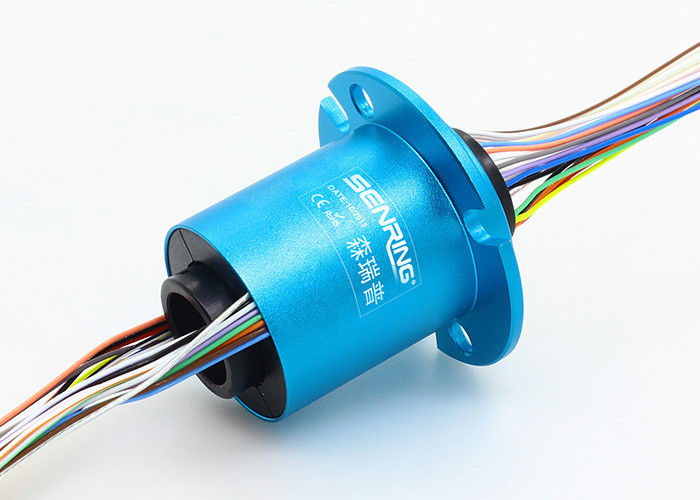

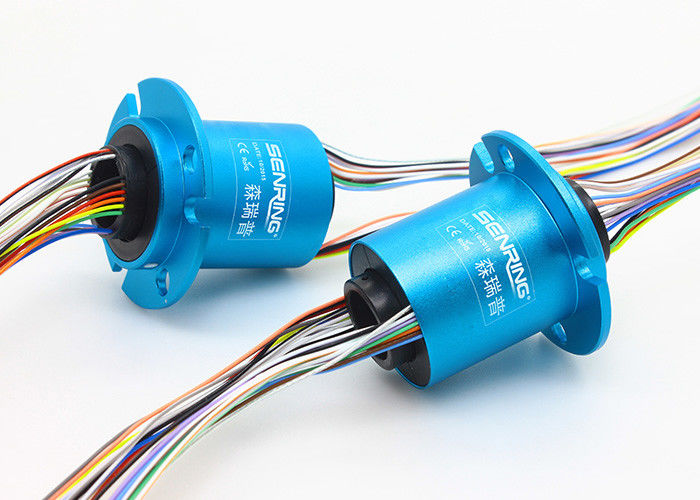

Anillo colectando de la precisión del tamaño 15m m Mini Through Hole Slip Ring Ingergal del agujero
Descripción de H1532 a través del anillo colectando agujereado
La serie de SenRing H1532 es un anillo colectando conductor del por-agujero de la micro-abertura con un diámetro del por-agujero de 15m m (conveniente para cualquier dispositivo giratorio con un diámetro ≤15mm) y un diámetro externo de 32.8m m. La serie H1532 es un anillo colectando conductor de la precisión con una pequeña abertura y una pequeña estructura micro-integral actual que puedan transmitir estable las señales 2A.
Uso:
Puede ser utilizado en los diversos dispositivos que requieren la rotación 360° y la transmisión de las diversas señales de control, tales como hogares elegantes, juguetes elegantes de los niños, robots elegantes, y máquinas de la asamblea de la automatización (tales como máquinas del montaje del teléfono móvil).
Características de H1532 a través del anillo colectando agujereado
1. velocidad giratoria máxima: 250RPM, 600RPM, 1000RPM (opcional); ;
2. El modelo estándar apoya la señal de los circuitos 6-24 (0~2A);
3. Puede ser modificado para requisitos particulares para combinar transmitir del poder/de la señal
4. El materil del contacto utilizó el metal precioso, asegura el stablity y la vida laboral.;
5. Una rotación más lisa, un esfuerzo de torsión más bajo y una resistencia dinámica más baja;
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG28# | Teflon plateado de AWG28# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |

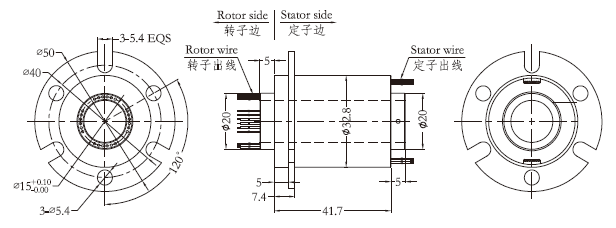

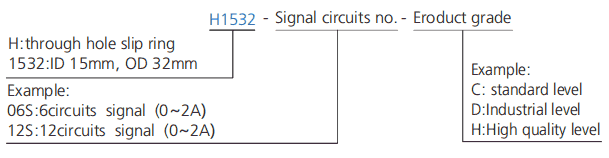

| modelo | circuitos (señal o 0-2A) | Longitud L (milímetros) |
| H1532-06S | 6 | 41,7 |
| H1532-12S | 12 | 41,7 |
| H1532-18S | 18 | 41,7 |
| H1532-24S | 24 | 41,7 |
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 2A para conseguir N*2A, tal como 2 circuitos de 2A paralelamente para el uso 4A.
Tabla del grado H1532
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
