Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
H2042
Éntrenos en contacto con

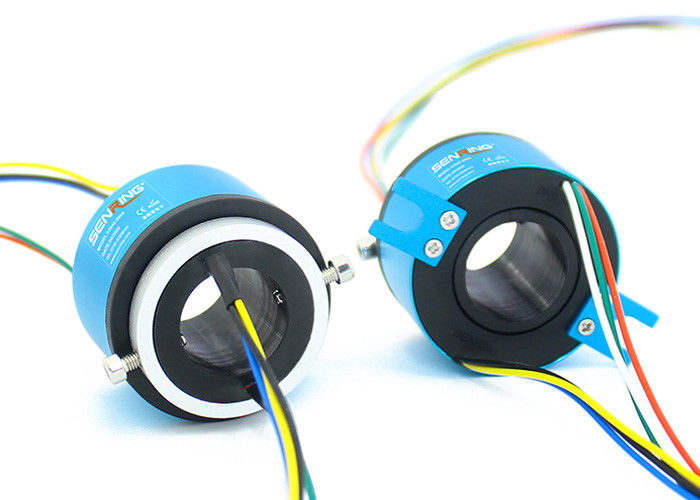

Agujero conductor exacto de Ring With Small del resbalón y pequeña estructura miniatura actual

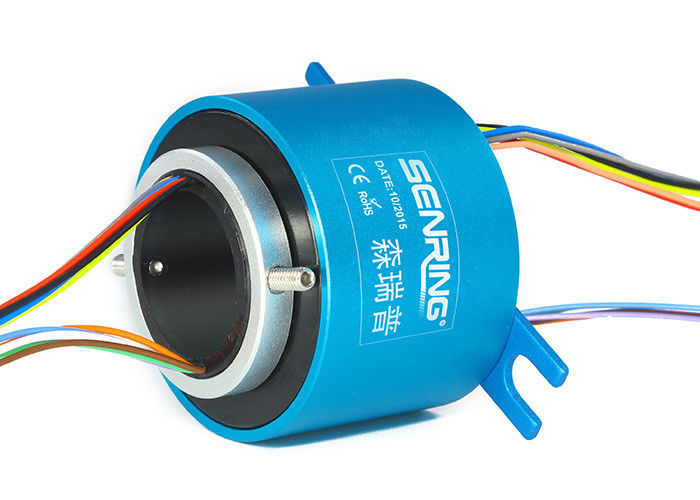

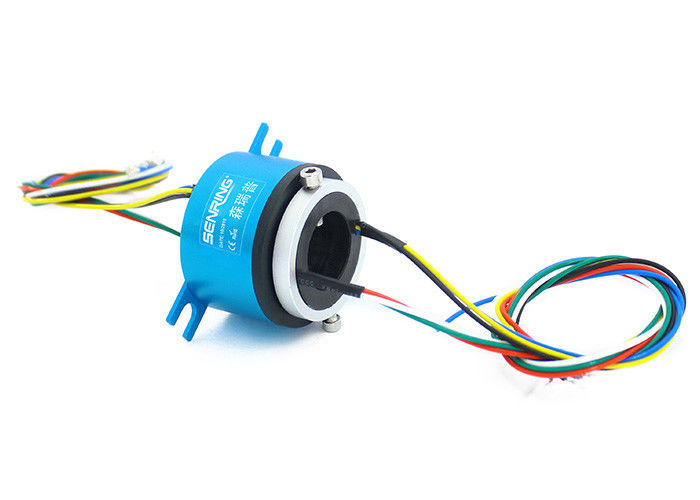

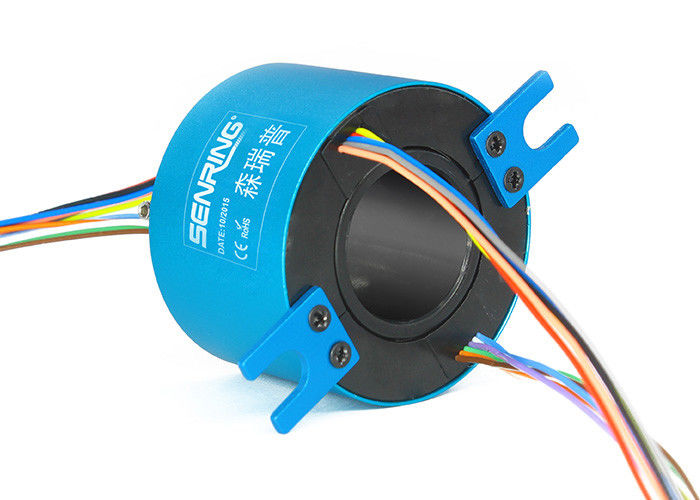

Descripción de H2042 a través del anillo colectando agujereado
La serie de SenRing H2042 es un anillo colectando conductor del por-agujero de la micro-abertura con un diámetro del por-agujero de 20m m (conveniente para cualquier dispositivo giratorio con un diámetro ≤20mm) y un diámetro externo de 42m m. La serie H2042 es un anillo colectando conductor de la precisión con una pequeña abertura y una pequeña estructura micro-integral actual que puedan transmitir estable las señales 5A. Puede ser utilizada en los diversos dispositivos que requieren la rotación 360° y la transmisión de las diversas señales de control, tales como máquinas que laminan automáticas, equipo de soldadura automática, máquinas que cortan con tintas de la precisión, máquinas de la inserción del remache, dispensadores de escritorio, máquinas de enrrollamiento completamente automáticas, y clasificadoras.
Características de H2042 a través del anillo colectando agujereado
1. el modelo estándar apoya la señal de 2~12 circuitos (0~5A), corriente y los canales pueden ser modificados para requisitos particulares;
2. Velocidad giratoria máxima: 250RPM, 600RPM, 1000RPM (opcional);
3. El materil del contacto utilizó el metal precioso, asegura el stablity y la vida laboral;
4. Tamaño grande del agujero, pequeño OD, instalación fácil.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG22# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |

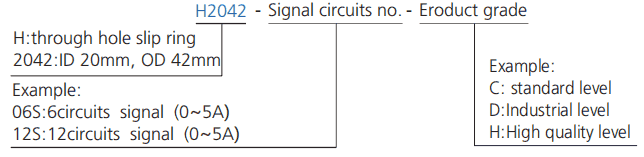

| modelo | circuitos (señal o 0-5A) | Longitud L (milímetros) |
| H2042-02S | 2 | 25,5 |
| H2042-03S | 3 | 25,5 |
| H2042-04S | 4 | 25,5 |
| H2042-06S | 6 | 25,5 |
| H2042-08S | 8 | 37,5 |
| H2042-10S | 10 | 37,5 |
| H2042-12S | 12 | 37,5 |
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 5A para conseguir N*5A, tal como 2 circuitos de 5A paralelamente para el uso 10A.
Tabla del grado H2042
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
