Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
H2056
Éntrenos en contacto con

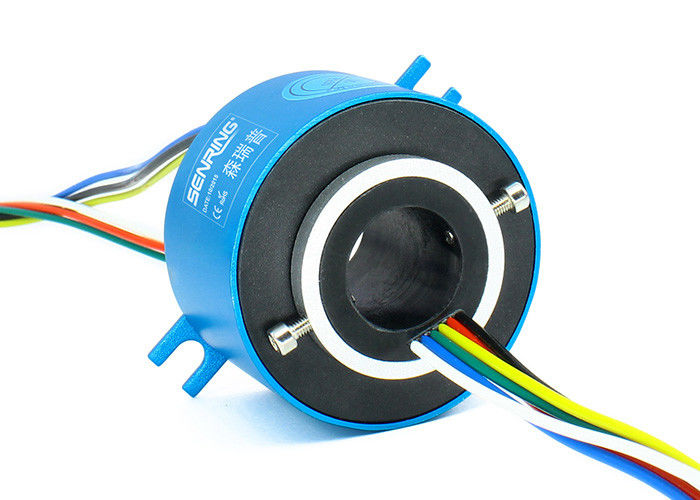

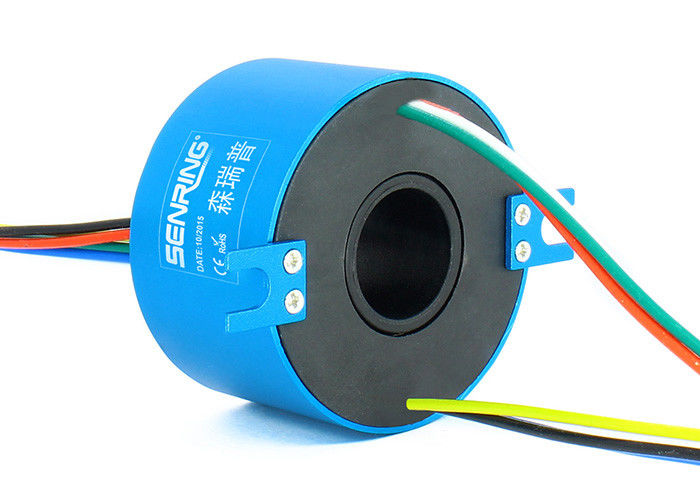

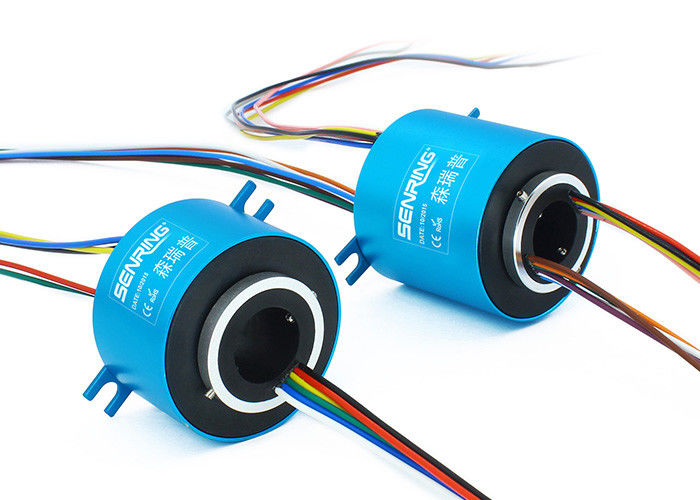

Mini Through Hole Slip Ring que adopta el contacto de múltiples puntos del cepillo del racimo del metal precioso
Descripción de H2056 a través del anillo colectando agujereado
La serie H2056 es mini tamaño a través de anillo colectando agujereado, tamaño 20m m (conveniente para shaft≤20mm), OD 56m m del agujero del agujero. Puede transmitir estable 2~24 circuitos power@10A o 2~48 circuitos signal@2A y aplicado a cualquier dispositivo donde requiere para transmitir poder y señales.
Características de H2056 a través del anillo colectando agujereado
1. Usando el contacto de múltiples puntos del metal precioso del cepillo avanzado del racimo para asegurar el contacto confiable con extremadamente - la fricción baja;
2. Puede transmitir estable 0~10A actual/señal (adaptable);
3. Las especificaciones múltiples de 2~48 canales están disponibles;
4. La abertura es 20m m, y el diámetro externo es 56m m;
5. Apoya la transmisión mezclada de señales y del poder;
6. Es conveniente para los dispositivos giratorios con un eje de rotación ≤20mm.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 800VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |

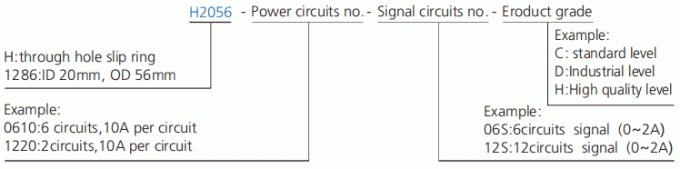

| modelo | circuitos | Longitud L (milímetros) | modelo | circuitos | Longitud L (milímetros) | ||
| 10A | señal o 0-5A | 10A | señal o 0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68,5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68,5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68,5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68,5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85,5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-20S | 4 | 20 | 85,5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85,5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85,5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85,5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85,5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-30S | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68,5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68,5 | H2056-0610-30S | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68,4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68,5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68,5 | H2056-48S | 0 | 48 | 153 |
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para los circuitos no. de 20A use.10A y no. de los circuitos de la señal (5A) se puede modificar para requisitos particulares basado en los productos estándar, investigación Senring de los pls para los detalles.
Tabla del grado H2056
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
