resistencia baja de Dia Pancake Slip Ring Ultra del agujero de 25.4m m, solución profesional

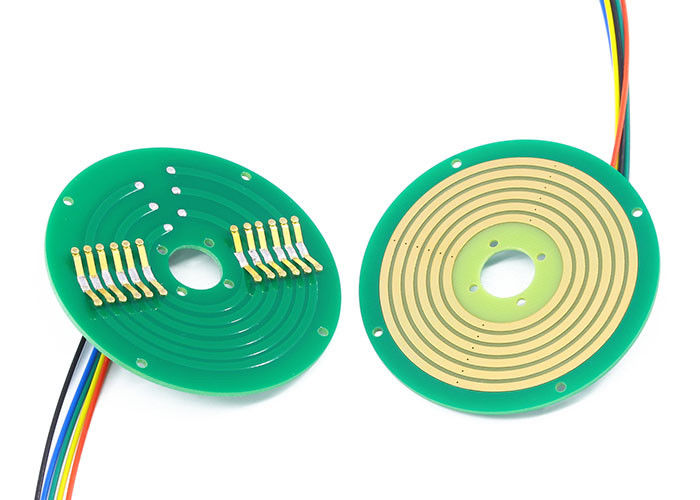

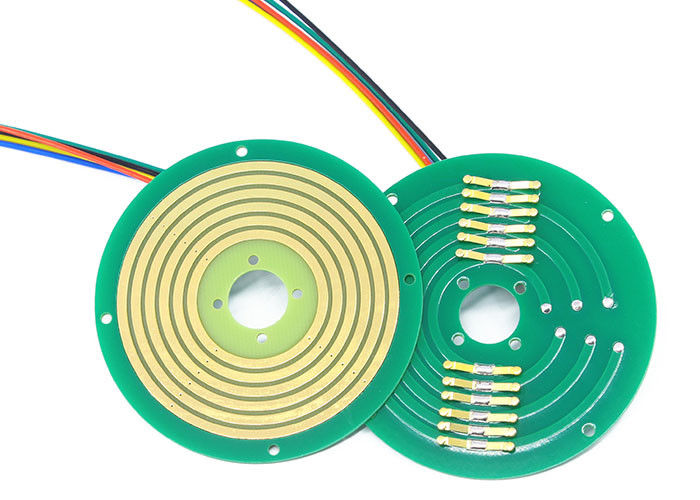

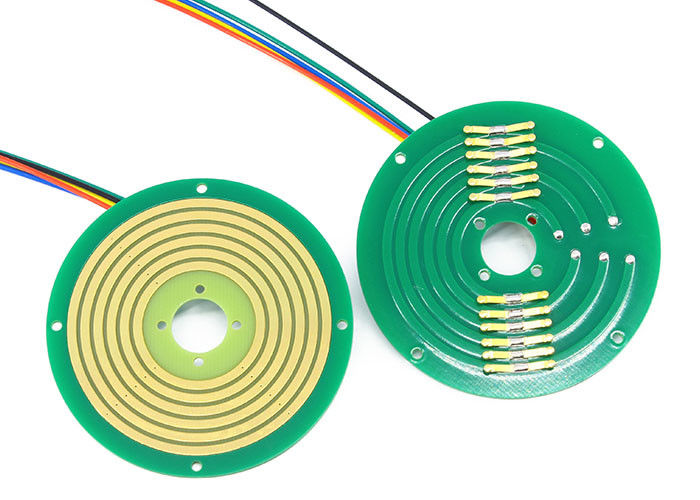

Descripción del anillo colectando de la crepe del PWB P025
El anillo colectando del PWB de la serie P025 tiene un diámetro interno de 25.4m m y un grueso de 6m m (el más fino puede alcanzar 5m m). La serie P025 innovador utiliza el substrato del PWB, el tratamiento ultra-duro del chapado en oro, y la tecnología de cobre ultra-gruesa de la hoja para apoyar la transmisión mezclada de la corriente y de la señal. Tiene las características de la alta estabilidad, del esfuerzo de torsión bajo, del ruido eléctrico de pequeñas pérdidas, sin necesidad de mantenimiento, bajo, y de la vida útil ultra-larga.
Características del anillo colectando de la crepe del PWB P025
1. Tamaño del agujero: 25,4, grueso: 6m m;
2. Poder/señal de los circuitos de la ayuda 0~12;
3. Adoptando tecnología del cepillo de la fibra para asegurarse del contacto confiable bajo fricción muy baja;
4. Resistencia de contacto baja, ninguna ruina de la fricción;
5. Puede ser combinado para transmitir la señal de la precisión y el poder de la fuente;
6. Cepillo del metal precioso asegurar altas estabilidad y confiabilidad.
| Datos mecánicos | |
| espec. | datos |
| vida laboral (referencia) | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| temporeros de trabajo. | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Datos eléctricos | ||
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) |
|
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 | |

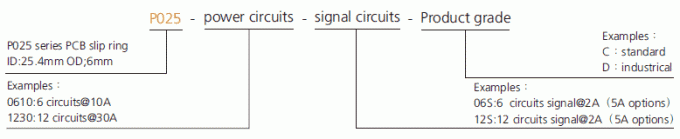

Descripción del número de parte
Dibujo del anillo colectando de la crepe del PWB P025
Lista modelo estándar
| Modelo | 10A | signal/5A | Anillos |
| P025-0310 | 3 | 0 | 3 |
| P025-0210-04S | 2 | 4 | 6 |
| P025-06S | 0 | 6 | 6 |
| P025-1210 | 12 | 0 | 12 |
| P025-0410-08S | 4 | 8 | 12 |
| P025-0810-04S | 8 | 4 | 12 |
| P025-03S | 0 | 3 | 3 |
| P025-0410-02S | 4 | 2 | 6 |
| P025-0610 | 6 | 0 | 6 |
| P025-0210-10S | 2 | 10 | 12 |
| P025-0610-06S | 6 | 6 | 12 |
| P025-12S | 0 | 1 | 12 |
*Remark: Los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para el uso 20A. si usted necesita modifique el tamaño del agujero para requisitos particulares, OD, grueso, circuito no.
Resbalón Ring Grade Table de la crepe del PWB P025
| Código del grado | Velocidad giratoria máxima | vida laboral | material del contacto |
| C: estándar | 100RPM | revoluciones de 5 millones | metal precioso |
| D: industrical | 300RPM | revoluciones de 20 millones |
oro-oro
|
Cuando usted tiene una restricción de la altura, los anillos colectores de una “crepe” - también llamó un anillo plano” o del “disco” “- podrían ser la mejor solución. Estas unidades del anillo colectando se basan en un rotor disco-formado, que se integra con los surcos concéntricos para llevar la señal y el poder, con un montaje de bloque de cepillo montado sobre el top para actuar como el estator. Podemos modificar este tipo para requisitos particulares de canales del anillo colectando de 4 a 50, en cualquier tamaño agujereado de centro. Los contactos utilizan los metales preciosos y la velocidad de funcionamiento depende del número de canales y del tamaño total del anillo colectando.
