Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
K338
Éntrenos en contacto con
CE bajo de Ring With del resbalón de la crepe de la fluctuación de la resistencia de la alta estabilidad

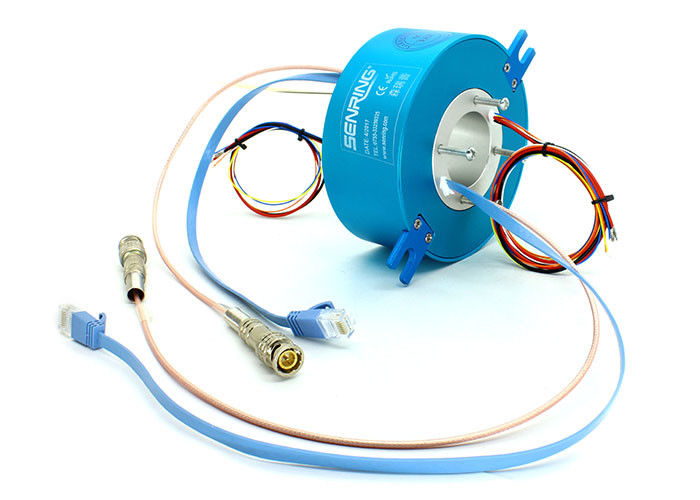

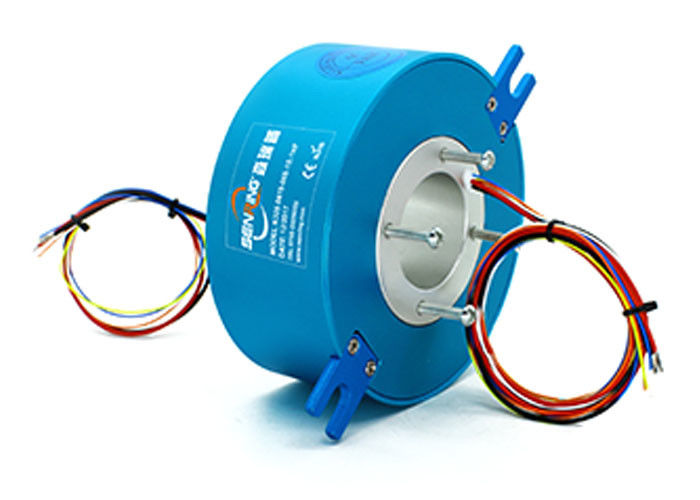

Descripción del anillo colectando de la crepe k338
Anillo colectando de la crepe de la serie K338, tamaño 38.1m m, OD 99m m, gamas del agujero del grueso a partir 17.1~91.9m m. Con la estructura de la aleación del AL, material sprecious del contacto de la galjanoplastia del metal +gold que asegura la rotación estable y la fluctuación baja de la resistencia. Se utiliza principalmente en ambientes con el espacio vertical limitado y poca restricción en espacio horizontal.
El anillo colectando de la crepe como otra forma de anillo colectando directo del agujero, que se diseñan para el espacio en alguna parte vertical se limita mientras que el espacio horzontal es menos restrictivo. cepillo technology&precious del metal del alto sellado al vacío especial asegurar el alto funcionamiento que transmite y giratorio de la confiabilidad del anillo colectando.
Características del anillo colectando de la crepe k338
El anillo colectando tiene un diámetro interno de 38.1m m y un diámetro externo de 99m m, con un grueso extendiéndose a partir 17.1m m hasta 91.9m m. El material del contacto se trata con el metal precioso y el chapado en oro ultra-duro, asegurando la operación estable y fluctuaciones mínimas de la resistencia. Puede ser utilizado para la transmisión mezclada de las señales y del poder de la precisión. El contacto del resorte plano se hace del metal precioso, que tiene altas estabilidad y confiabilidad.
| Datos mecánicos | |
| espec. | datos |
| vida laboral (referencia) | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| temporeros de trabajo. | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Datos eléctricos | ||
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) |
|
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 | |

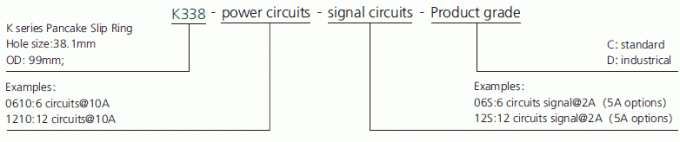

Descripción del número de parte
Dibujo del anillo colectando de la crepe k338
Lista modelo estándar
| Modelo | signal/5A | 10A | 20A | Longitud L (milímetros) |
| k338-02S | 2 | 0 | 0 | 17,1 |
| k338-0210 | 0 | 2 | 0 | 17,1 |
| k338-0210-02S | 2 | 2 | 0 | 23,9 |
| k338-0410 | 0 | 4 | 0 | 23,9 |
| k338-06S | 6 | 0 | 0 | 30,7 |
| k338-0610 | 0 | 6 | 0 | 30,7 |
| k338-0620 | 0 | 0 | 6 | 30,7 |
| k338-0210-04S | 4 | 2 | 0 | 30,7 |
| k338-12S | 12 | 0 | 0 | 51,1 |
| k338-1210 | 0 | 12 | 0 | 51,1 |
| k338-1220 | 0 | 0 | 12 | 51,1 |
| k338-0610-06S | 6 | 6 | 0 | 51,1 |
| k338-0620-06S | 6 | 0 | 6 | 51,1 |
| k338-18S | 18 | 0 | 0 | 71,5 |
| k338-1810 | 0 | 18 | 0 | 71,5 |
| k338-0610-12S | 12 | 6 | 0 | 71,5 |
| k338-1210-06S | 6 | 12 | 0 | 71,5 |
| k338-0810-10S | 10 | 8 | 0 | 71,5 |
| k338-24S | 24 | 0 | 0 | 91,9 |
| k338-2410 | 0 | 24 | 0 | 91,9 |
| k338-0610-18S | 18 | 6 | 0 | 91,9 |
| k338-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: Los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para el uso 20A. si usted necesita modifique el tamaño del agujero para requisitos particulares, OD, grueso, tipo de la señal del circuito no.and del anillo colectando, contacto de los pls el técnico de SenRing
resbalón Ring Grade Table de la crepe k338
| Código del grado | Velocidad giratoria máxima | vida laboral | material del contacto |
| C: estándar | 60RPM | revoluciones de 3 millones | metal precioso |
| D: industrical | 200RPM | revoluciones de 10 millones |
oro-oro
|
