Circuitos de la crepe/del anillo colectando del disco 4 cada tamaño 25.4m m del agujero 10A

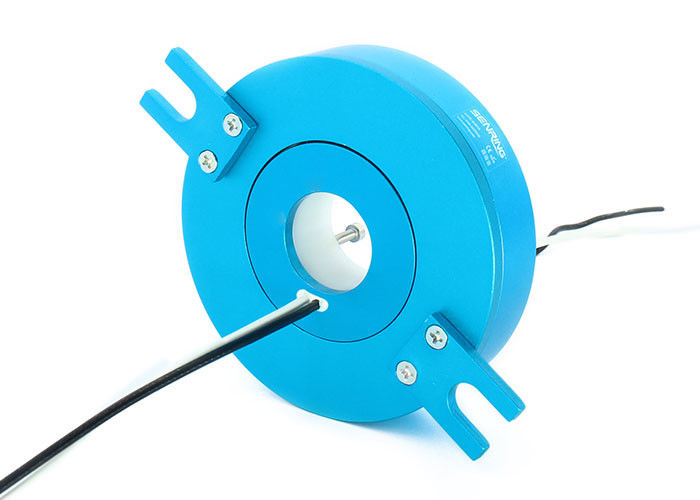

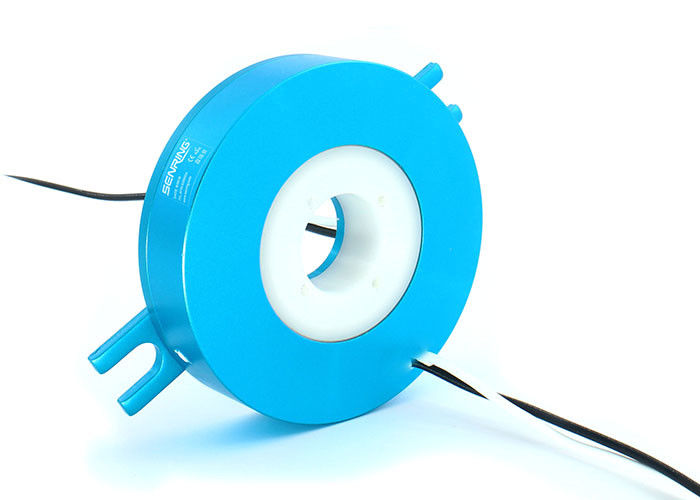

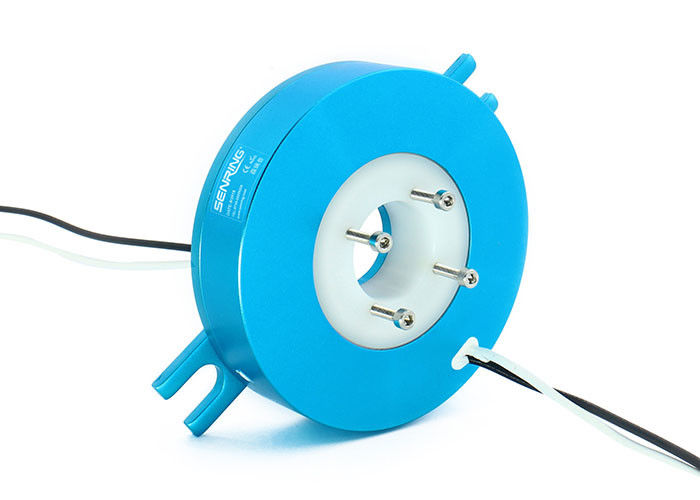

Descripción del anillo colectando de la crepe k325
El anillo colectando plano ultrafino de la crepe de la serie K325 tiene un diámetro interno de 25.4m m, un diámetro externo de 86m m, y un grueso de 17.1-91.9m m con diversas especificaciones. Tiene una vivienda de la aleación del todo-aluminio y el material del contacto se trata con el metal precioso y el chapado en oro ultra-duro para asegurar la operación estable y fluctuaciones mínimas de la resistencia. Se utiliza principalmente en ambientes con el espacio vertical limitado y poca restricción en espacio horizontal.
Características del anillo colectando de la crepe k325
1. Tamaño del agujero: 25.4mm.OD: 86m m;
2. Gamas del grueso a partir 17.1~91.9m m;
3. Adopte la tecnología del cepillo del metal de la fibra, asegúrese del contacto de la estabilidad en la condición muy baja de la fricción;
4. Resistencia de contacto baja, ningunos pedazos de la fricción;
5. Puede ser combinado para transmitir la señal exacta así como poder;
6. Cepillo del metal precioso asegurar la alta transmisión de la estabilidad y de la confiabilidad.
| Datos mecánicos | |
| espec. | datos |
| vida laboral (referencia) | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| temporeros de trabajo. | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Datos eléctricos | ||
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0∼440VAC/VDC | 0∼240VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) |
|
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 | |

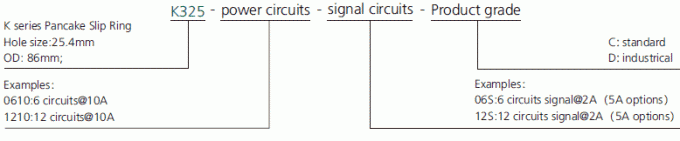

Descripción del número de parte
Dibujo del anillo colectando de la crepe k325
Lista modelo estándar
| Modelo | signal/5A | 10A | 20A | Longitud L (milímetros) |
| k325-02S | 2 | 0 | 0 | 17,1 |
| k325-0210 | 0 | 2 | 0 | 17,1 |
| k325-0210-02S | 2 | 2 | 0 | 23,9 |
| k325-0410 | 0 | 4 | 0 | 23,9 |
| k325-06S | 6 | 0 | 0 | 30,7 |
| k325-0610 | 0 | 6 | 0 | 30,7 |
| k325-0620 | 0 | 0 | 6 | 30,7 |
| k325-0210-04S | 4 | 2 | 0 | 30,7 |
| k325-12S | 12 | 0 | 0 | 51,1 |
| k325-1210 | 0 | 12 | 0 | 51,1 |
| k325-1220 | 0 | 0 | 12 | 51,1 |
| k325-0610-06S | 6 | 6 | 0 | 51,1 |
| k325-0620-06S | 6 | 0 | 6 | 51,1 |
| k325-18S | 18 | 0 | 0 | 71,5 |
| k325-1810 | 0 | 18 | 0 | 71,5 |
| k325-0610-12S | 12 | 6 | 0 | 71,5 |
| k325-1210-06S | 6 | 12 | 0 | 71,5 |
| k325-0810-10S | 10 | 8 | 0 | 71,5 |
| k325-24S | 24 | 0 | 0 | 91,9 |
| k325-2410 | 0 | 24 | 0 | 91,9 |
| k325-0610-18S | 18 | 6 | 0 | 91,9 |
| k325-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: Los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para el uso 20A. si usted necesita modifique el tamaño del agujero para requisitos particulares, OD, grueso, tipo de la señal del circuito no.and del anillo colectando, contacto de los pls el técnico de SenRing
resbalón Ring Grade Table de la crepe k325
| Código del grado | Velocidad giratoria máxima | vida laboral | material del contacto |
| C: estándar | 60RPM | revoluciones de 3 millones | metal precioso |
| D: industrical | 200RPM | revoluciones de 10 millones |
oro-oro
|
