Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
UH1256-01
Éntrenos en contacto con
El monocanal USB2.0 Wire+1~24 circula poder/la señal modificó el varón estándar o el conector hembra del USB para requisitos particulares

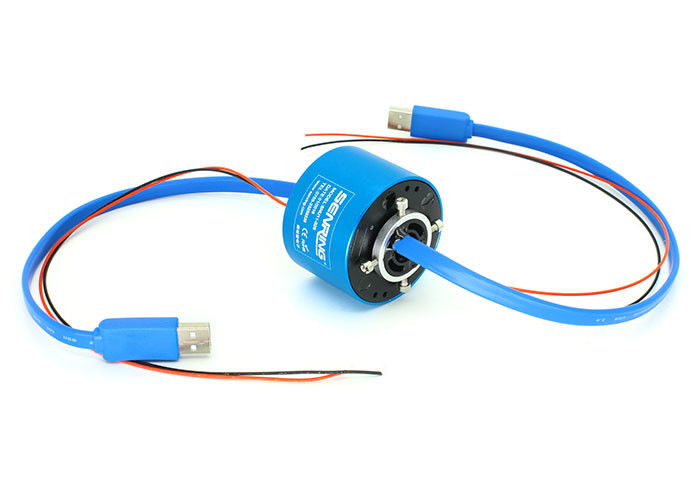

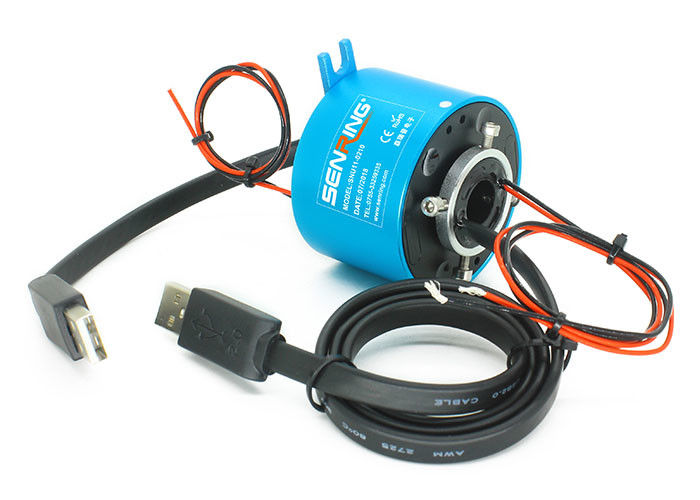

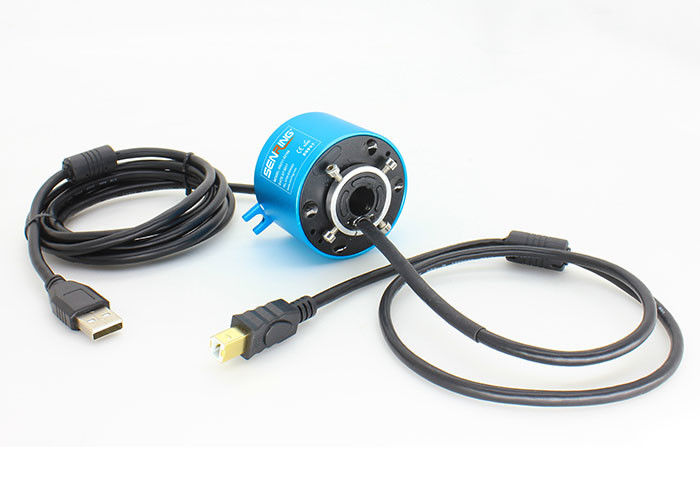

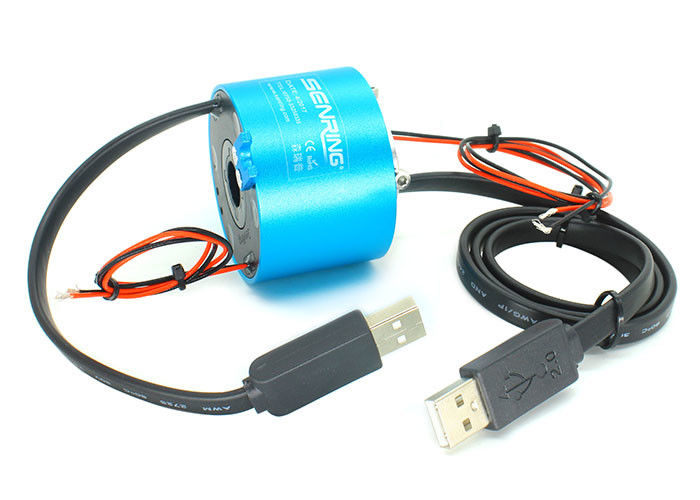

Descripción del anillo colectando de UH1256-01 USB
La junta rotatoria monocanal de la serie USB de SenRing UH1256-01, con un diámetro interno de 12.7m m y un diámetro externo de 56m m, puede transmitir 1 canal de la señal USB2.0 con 360 grados de rotación, y puede mezclarse para transmitir 1-20 canales de poder/actual/señal, y puede transmitir estable IEEE1394 y diversas señales del USB. SNU11 el anillo colectando monocanal de la serie USB tiene ventajas tales como transmisión estable de la señal, ninguna pérdida del paquete, ningún código, pequeña pérdida de vuelta, y pequeña pérdida de inserción. El anillo colectando tiene un diámetro de agujero de 12.7m m y se puede utilizar para los dispositivos de la rotación de 360 grados con un diámetro del eje de rotación más pequeño de 12.7m m. SNU11 el anillo colectando de la serie USB es el modelo estándar de SenRing, que está en existencia y tiene flexibilidad fuerte. Si usted necesita modificar especificaciones para requisitos particulares especiales, entre en contacto con por favor los personales técnicos de SenRing.
Características del anillo colectando de UH1256-01 USB
1. el varón o el conector hembra del estándar USB, puede ser modificado para requisitos particulares;
2. Transmita estable 1 señal del canal USB2.0;
3. Puede ser combinado para transmitir poder/la señal de 1~20 circuitos;
4. Tamaño 12.7m m, OD 56m m del agujero;
5. Puede ser combinado para transmitir poder y diversas señales de IEEE1394, de Ethernet, de USB2.0, del etc.
6. Puede ser combinado para trabajar con poder y uniones rotatorias hidráulicas/pneumaic;
Usos
1. Equipo de la automatización
2. Simulador del movimiento
3. Monitor de la seguridad de HD, uso de VR
Opcional
1. Número de circuito
2. Señal del USB
3. Tamaño de HDM
4. Tipo de la señal
Especificación técnica del anillo colectando de UH1256-01 USB
| Cable del USB | 1 canales USB2.0 |
| AZUFAIFAS (tarifa del pedazo-error) | 10E-11 |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | Los anillos colectores de SenRing califican la tabla |
| Velocidad giratoria | 150RPM |
| temporeros de trabajo. | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 |
| conector | USB 2,0 masculino (opcionales femeninos) | |
| pérdida de inserción | ≤2db | |
| Datos eléctricos | ||
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Certificado del CE | Sí | |
| material | Certificado de RoHS | |

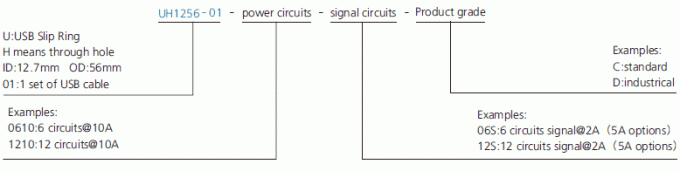

Descripción del número de parte

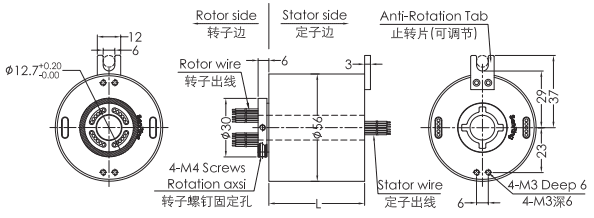

Dibujo del anillo colectando de UH1256-01 USB
Lista modelo estándar
| Modelo | circuitos del poder/de la señal no. | Canales del USB no. | |||
| señal (2A) | poder (5A) | poder (10A) | USB2.0 | USB3.0 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71,5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71,5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71,5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71,5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88,5 |
*Remark: Los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para el uso 20A. Entre en contacto con por favor al vendedor de SenRing si usted quiere modificar el USB y el circuito del poder para requisitos particulares/de la señal no, o mezcle la otra señal.
Resbalón Ring Grade Table de UH1256-01 USB
| Código del grado | Velocidad giratoria máxima | vida laboral | material del contacto |
| C: estándar | 400RPM | 20 millones | metal precioso |
| D: industrical | 800RPM | 60 millones |
oro-oro
|
