Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
H4086
Éntrenos en contacto con

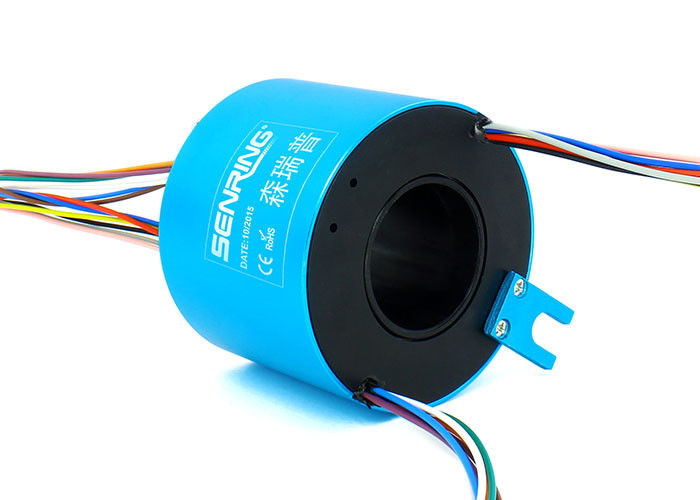

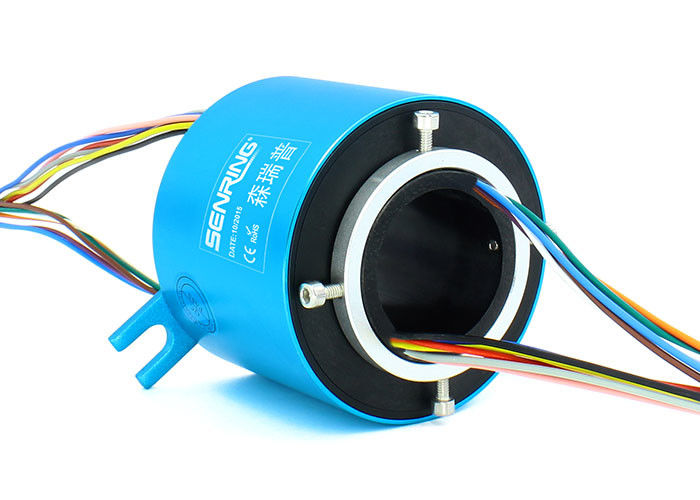

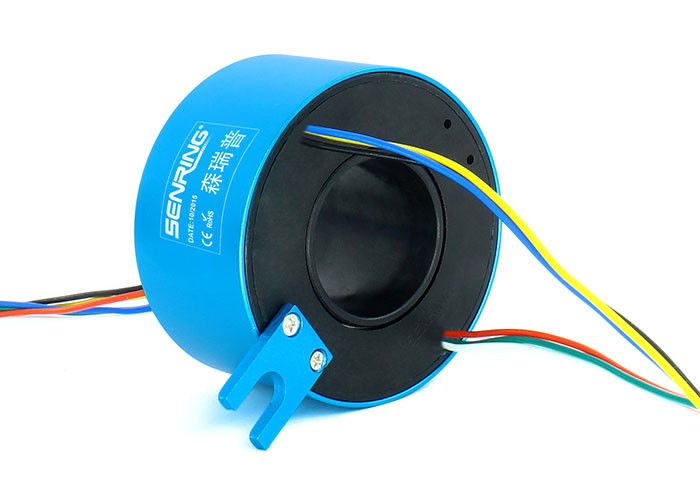

Talla media de alta calidad 1000RPM con el resbalón agujereado Ring Hole Size 40m m
Descripción de H4086 a través del anillo colectando agujereado
La serie H4086 es un anillo colectando conductor de la abertura estándar con una abertura de 40m m (conveniente para cualquier dispositivo giratorio con un diámetro de ≤40mm) y un diámetro externo de 86m m. Puede transmitir estable 2 a 48 canales de actual o de señal y puede ser utilizada para cualquier dispositivo que requiera la rotación 360° para conducir o transmitir diversas señales.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 800VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
Características de H4086 a través del anillo colectando agujereado
1. avanzó tecnología de múltiples puntos del cepillo de contacto asegura el contacto confiable con la fricción baja;
2. Poder /signal (2A, N*2A) de la ayuda 2~48circuits, modificado para requisitos particulares para más circuitos o corriente grande;
3. Puede ser modificado para requisitos particulares para combinar transmitir del poder/de la señal
4. Poder que transmite de la ayuda con las señales;
5. Diseño integrado de la estructura, instalación fácil.

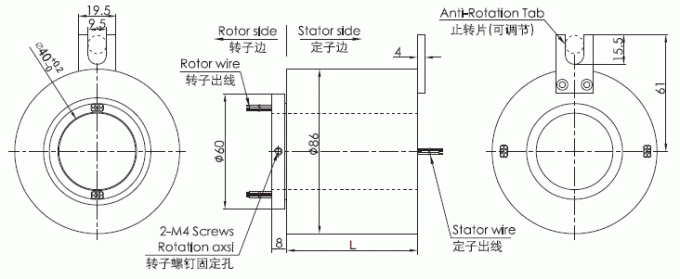

| modelo | circuitos | Longitud L (milímetros) | modelo | circuitos | Longitud L (milímetros) | ||
| 10A | señal o 0-5A | 10A | señal o 0-5A | ||||
| H4086-02S | 0 | 2 | 46 | H4086-1010-08S | 10 | 8 | 90,2 |
| H4086-0210 | 2 | 0 | 46 | H4086-1210-06S | 12 | 6 | 90,2 |
| H4086-03S | 0 | 3 | 46 | H4086-1410-04S | 14 | 4 | 90,2 |
| H4086-0310 | 3 | 0 | 46 | H4086-1610-02S | 16 | 2 | 90,2 |
| H4086-06S | 0 | 6 | 46 | H4086-24S | 0 | 24 | 112,4 |
| H4086-0210-04S | 2 | 4 | 46 | H4086-0410-20S | 4 | 20 | 112,4 |
| H4086-0410-02S | 4 | 2 | 46 | H4086-0610-18S | 6 | 18 | 112,4 |
| H4086-0610 | 6 | 0 | 46 | H4086-1210-12S | 12 | 12 | 112,4 |
| H4086-12S | 0 | 12 | 68 | H4086-1810-06S | 18 | 6 | 112,4 |
| H4086-0210-10S | 2 | 10 | 68 | H4086-2410 | 24 | 0 | 112,4 |
| H4086-0310-09S | 3 | 9 | 68 | H4086-30S | 0 | 30 | 134,6 |
| H4086-0610-06S | 6 | 6 | 68 | H4086-0210-28S | 2 | 28 | 134,6 |
| H4086-0810-04S | 8 | 4 | 68 | H4086-0410-26S | 4 | 26 | 134,6 |
| H4086-1010-02S | 10 | 2 | 68 | H4086-0610-24S | 6 | 24 | 134,6 |
| H4086-1210 | 12 | 0 | 68 | H4086-36S | 0 | 36 | 156,8 |
| H4086-18S | 0 | 18 | 90,2 | H4086-0410-32S | 4 | 32 | 156,8 |
| H4086-0210-16S | 2 | 16 | 90,2 | H4086-0610-30S | 6 | 30 | 156,8 |
| H4086-0410-14S | 4 | 14 | 90,2 | H4086-42S | 0 | 42 | 179 |
| H4086-0610-12S | 6 | 12 | 90,2 | H4086-0410-38S | 4 | 38 | 179 |
| H4086-0810-10S | 8 | 10 | 90,2 | H4086-48S | 0 | 48 | 201,2 |
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para los circuitos no. de 20A use.10A y no. de los circuitos de la señal (5A) se puede modificar para requisitos particulares basado en los productos estándar, investigación Senring de los pls para los detalles.
Tabla del grado H4086
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
