Talla media de 600RPM Industrical con el resbalón agujereado Ring Hole Size 25.4m m

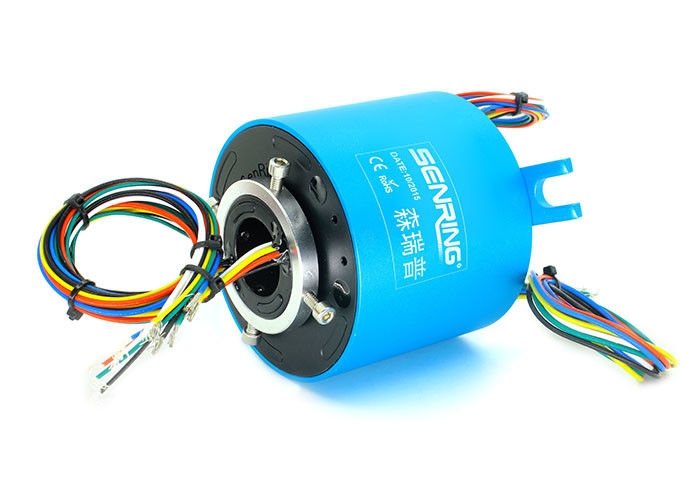

Descripción de H25119 a través del anillo colectando agujereado
La serie H25119 es un anillo colectando conductor de la abertura estándar con una abertura de 25.4m m (conveniente para cualquier dispositivo giratorio con un diámetro de ≤25.4mm) y un diámetro externo de 119m m. Puede transmitir estable 2 a 8 canales de la corriente 0~2A o de señal y puede ser utilizada para cualquier dispositivo que requiera la rotación 360° para conducir o transmitir diversas señales.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 800VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
Características de H25119 a través del anillo colectando agujereado
1. avanzó tecnología de múltiples puntos del cepillo de contacto asegura el contacto confiable con la fricción baja;
2. El modelo estándar apoya 2~60 circuitos power@10A (N*10A)) o 2~196 circuitos signal@2A, la corriente y los canales pueden ser modificados para requisitos particulares;
3. Puede ser modificado para requisitos particulares para combinar transmitir del poder/de la señal
4. Poder que transmite de la ayuda con las señales;
5. Diseño integrado de la estructura, instalación fácil.

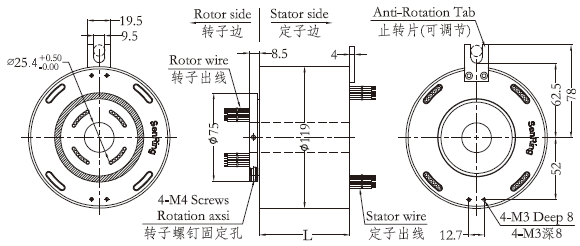

| modelo | circuitos | Longitud L (milímetros) | modelo | circuitos | Longitud L (milímetros) | ||
| 10A | señal o 0-5A | 10A | señal o 0-5A | ||||
| H25119-02S | 0 | 2 | 36 | H25119-48S | 0 | 48 | 220 |
| H25119-0210 | 2 | 0 | 36 | H25119-0610-42S | 6 | 42 | 220 |
| H25119-03S | 0 | 3 | 40 | H25119-1210-36S | 12 | 36 | 220 |
| H25119-0310 | 3 | 0 | 40 | H25119-1810-30S | 18 | 30 | 220 |
| H25119-06S | 0 | 6 | 52 | H25119-P2410-24S | 24 | 24 | 220 |
| H25119-0210-04S | 2 | 4 | 52 | H25119-4810 | 48 | 0 | 220 |
| H25119-0410-02S | 4 | 2 | 52 | H25119-60S | 0 | 60 | 268 |
| H25119-0610 | 6 | 0 | 52 | H25119-0610-54S | 6 | 54 | 268 |
| H25119-12S | 0 | 12 | 76 | H25119-0910-51S | 9 | 51 | 268 |
| H25119-0210-10S | 2 | 10 | 76 | H25119-1210-48S | 12 | 48 | 268 |
| H25119-0310-09S | 3 | 9 | 76 | H25119-2410-36S | 24 | 36 | 268 |
| H25119-0610-06S | 6 | 6 | 76 | H25119-72S | 0 | 72 | 316 |
| H25119-0810-04S | 8 | 4 | 76 | H25119-1210-60S | 12 | 60 | 316 |
| H25119-1010-02S | 10 | 2 | 76 | H25119-2410-48S | 24 | 48 | 316 |
| H25119-1210 | 12 | 0 | 76 | H25119-3610-36S | 36 | 36 | 316 |
| H25119-18S | 0 | 18 | 100 | H25119-84S | 0 | 84 | 364 |
| H25119-0210-16S | 2 | 16 | 100 | H25119-1210-72S | 12 | 72 | 364 |
| H25119-0410-14S | 4 | 14 | 100 | H25119-2410-60S | 24 | 60 | 364 |
| H25119-0610-12S | 6 | 12 | 100 | H25119-2610-48S | 26 | 48 | 364 |
| H25119-0810-10S | 8 | 10 | 100 | H25119-96S | 0 | 96 | 412 |
| H25119-1010-08S | 10 | 8 | 100 | H25119-1210-84S | 12 | 84 | 412 |
| H25119-1210-06S | 12 | 6 | 100 | H25119-2410-72S | 14 | 72 | 412 |
| H25119-1410-04S | 14 | 4 | 100 | H25119-3610-60S | 36 | 60 | 412 |
| H25119-1610-02S | 16 | 2 | 100 | H25119-4210-54S | 42 | 54 | 412 |
| H25119-24S | 0 | 24 | 124 | H25119-108S | 0 | 108 | 460 |
| H25119-0410-20S | 4 | 20 | 124 | H25119-1210-96S | 12 | 96 | 460 |
| H25119-0610-18S | 6 | 18 | 124 | H25119-2410-84S | 24 | 84 | 460 |
| H25119-1210-12S | 12 | 12 | 124 | H25119-3610-72S | 36 | 72 | 460 |
| H25119-1810-06S | 18 | 6 | 124 | H25119-120S | 0 | 120 | 508 |
| H25119-2410 | 24 | 0 | 124 | H25119-1210-108S | 12 | 108 | 508 |
| H25119-30S | 0 | 30 | 148 | H25119-2410-96S | 24 | 96 | 508 |
| H25119-0610-24S | 6 | 24 | 148 | H25119-3610-84S | 36 | 84 | 508 |
| H25119-1210-18S | 12 | 18 | 148 | H25119-4810-72S | 48 | 72 | 508 |
| H25119-1810-12S | 18 | 12 | 148 | H25119-132S | 0 | 132 | 556 |
| H25119-2410-06S | 24 | 6 | 148 | H25119-1210-120S | 12 | 120 | 556 |
| H25119-3010 | 30 | 0 | 148 | H25119-2410-108S | 24 | 108 | 556 |
| H25119-36S | 0 | 36 | 172 | H25119-3610-96S | 36 | 96 | 556 |
| H25119-0610-30S | 6 | 30 | 172 | H25119-4810-84S | 48 | 84 | 556 |
| H25119-1210-24S | 12 | 24 | 172 | H25119-144S | 0 | 144 | 604 |
| H25119-3610 | 36 | 0 | 172 | H25119-1210-132S | 12 | 132 | 604 |
| H25119-42S | 0 | 42 | 196 | H25119-2410-120S | 24 | 120 | 604 |
| H25119-0610-36S | 6 | 36 | 196 | H25119-3610-108S | 36 | 108 | 604 |
| H25119-1210-30S | 12 | 30 | 196 | H25119-4810-96S | 48 | 96 | 604 |
| H25119-4210 | 42 | 0 | 196 | H25119-6010-84S | 60 | 84 | 604 |
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para los circuitos no. de 20A use.10A y no. de los circuitos de la señal (5A) se puede modificar para requisitos particulares basado en los productos estándar, investigación Senring de los pls para los detalles.
Tabla del grado H25119
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
¿Por qué debo elegir el metal precioso bastante que el mercurio para los contactos?
La razón primaria es seguridad. Mercury es, por supuesto, una sustancia tóxica, así que si su uso implica la fabricación de la comida o el proceso, equipo farmacéutico, o cualquier otro uso donde la contaminación podría ser una amenaza grave, su opción debe ser contactos del metal precioso. Como sabemos, la salida del mercurio y de la contaminación resultante podría.
