Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
H50119
Éntrenos en contacto con
A través del eje agujereado de Ring Hole Size Suitable For del resbalón ≤50mm puede transmitir estable 2~36 circuitos

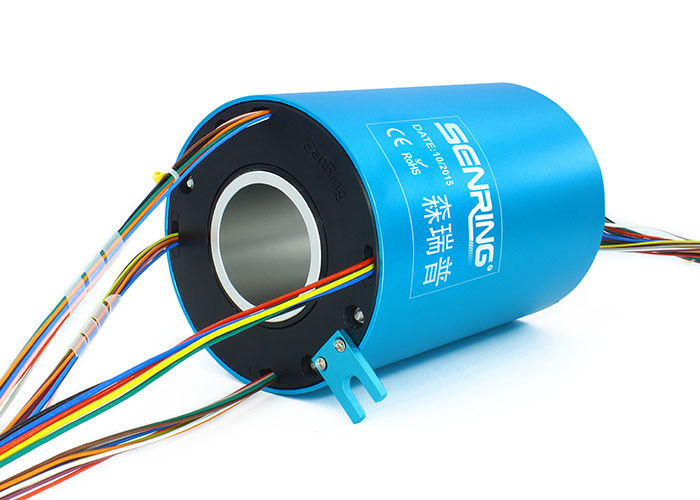

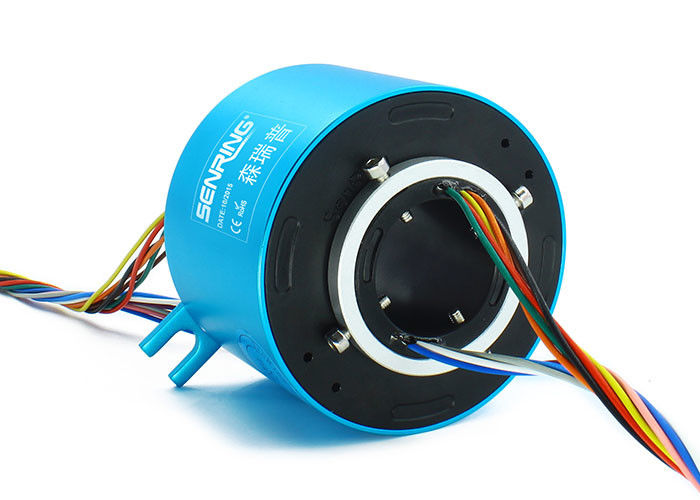

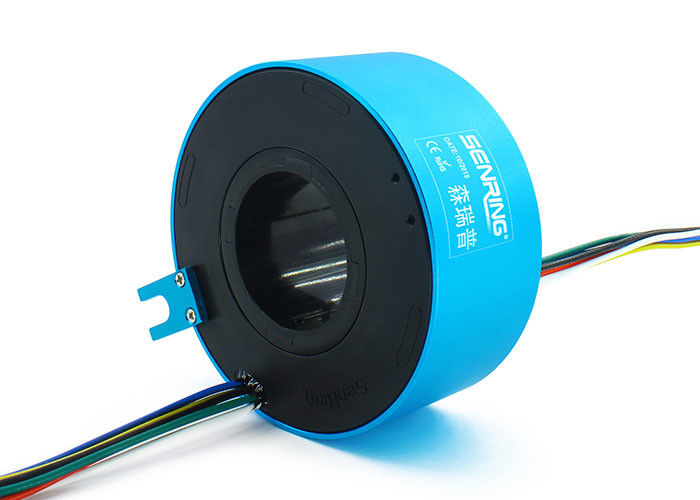

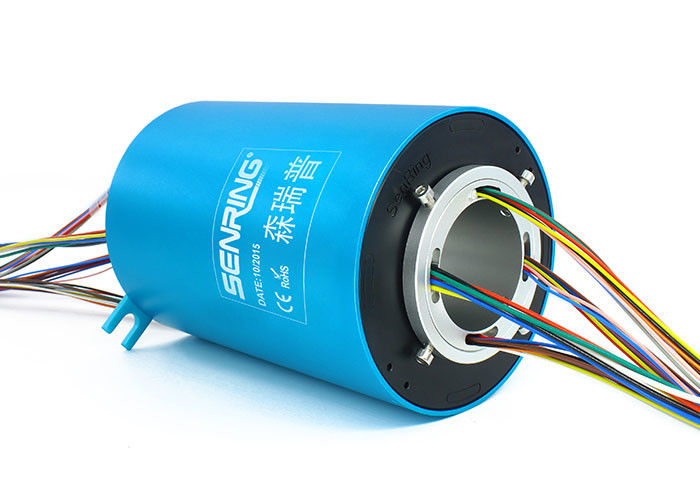

Descripción de H50119 a través del anillo colectando agujereado

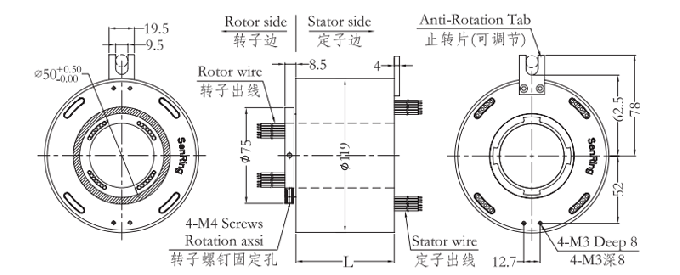

La serie de H50119F es un anillo colectando conductor de la abertura estándar con una abertura de 50m m (conveniente para cualquier dispositivo giratorio con un diámetro de ≤50mm) y un diámetro externo de 119m m. Puede transmitir estable 2 a 48 canales de actual o de señal y puede ser utilizada para cualquier dispositivo que requiera la rotación 360° para conducir o transmitir diversas señales.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 800VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
Características de H50119 a través del anillo colectando agujereado
1. adoptando el contacto de múltiples puntos del metal precioso del cepillo avanzado del racimo, asegura el contacto confiable con extremadamente - la fricción baja;
2. Puede transmitir estable 1-48 canales de actual/de señal, con especificaciones estándar múltiples y opciones adaptables;
3. Puede mezclar la transmisión del vídeo, de datos y de otras señales;
4. Apoya la transmisión mezclada de señales y del poder;
5. Diseño integrado de la estructura, fácil instalar.
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para los circuitos no. de 20A use.10A y no. de los circuitos de la señal (5A) se puede modificar para requisitos particulares basado en los productos estándar, investigación Senring de los pls para los detalles. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

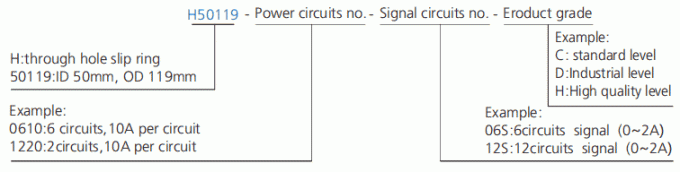

Tabla del grado H50119
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
