Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
H80185
Éntrenos en contacto con

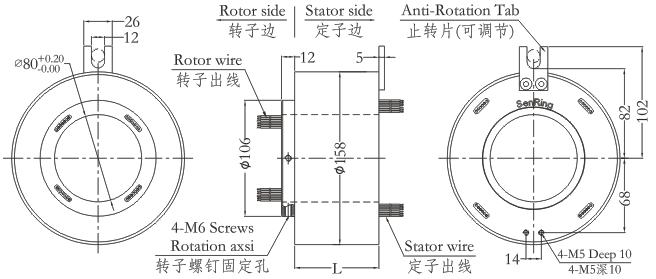

La talla media 80m m a través del material de vivienda del OD 158m m del anillo colectando del agujero puede ser utilizar la aleación de aluminio plástica o inoxidable

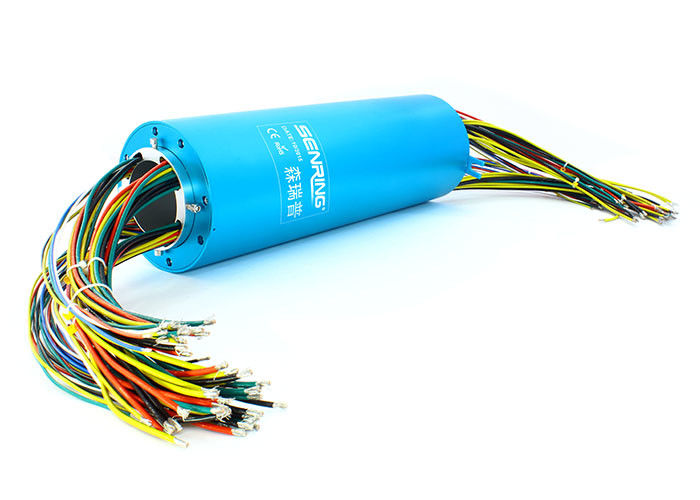

Descripción de H80185 a través del anillo colectando agujereado
El SenRing la serie H90185 es un anillo colectando conductor del por-agujero estándar con un diámetro de 90m m (conveniente para cualquier dispositivo giratorio con un diámetro de ≤90mm) y un diámetro externo de 185m m. Es conveniente para proveer de la rotación de 360 grados para la transmisión conductora o de la señal para los dispositivos giratorios un eje de rotación ≤90mm, tal como equipo educativo de la simulación, dirigiendo los instrumentos de prueba, equipo de acabado de la superficie de metal, los robots, las líneas de montaje del papel, maquinaria de impresión, maquinaria transportadora continua, los sensores, equipo de la producción del cable y de prueba, y otros diversos campos.
Características de H80185 a través del anillo colectando agujereado
1. El contacto de múltiples puntos del metal precioso del cepillo avanzado del racimo se utiliza para asegurar el contacto confiable con extremadamente - la fricción baja;
2. Puede transmitir estable 1~108 canales de actual/de señal; Las especificaciones estándar múltiples y las opciones adaptables están disponibles;
3. Apoya la transmisión mezclada de la señal y del poder, y puede mezclar la transmisión del vídeo, de datos y de otras señales;
4. diseño integrado de la estructura, fácil instalar.
Uso:
incluya el equipamiento médico, el equipo de la materia textil, la maquinaria de la ingeniería de minas, los sensores, y otros diversos campos.
| Parámetros mecánicos | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 800VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para los circuitos no. de 20A use.10A y no. de los circuitos de la señal (5A) se puede modificar para requisitos particulares basado en los productos estándar, investigación Senring de los pls para los detalles. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

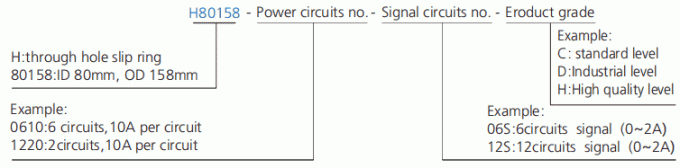

Tabla del grado H80185
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
¿Usted proporciona los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
