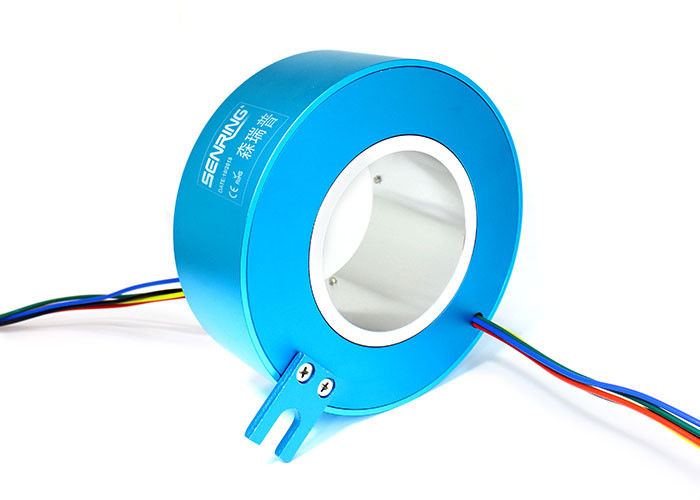

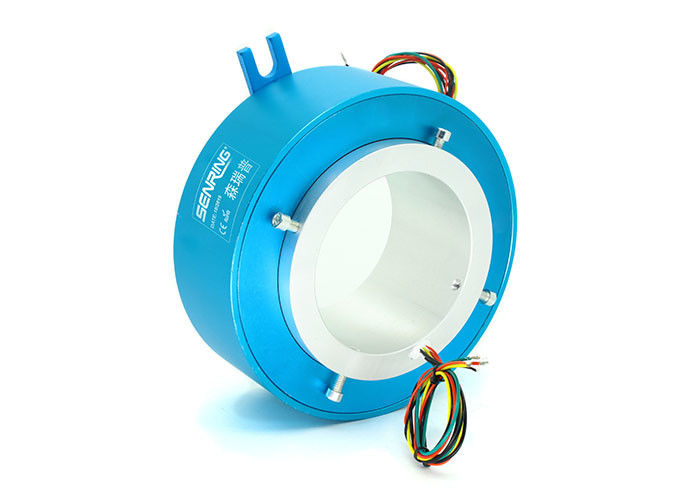

SenRing a través del diámetro interior resbalón Ring Rotary Joint de 3 fases 90m m

SenRing a través del diámetro interior resbalón Ring Rotary Joint de 3 fases 90m m

Anillo colectando rotatorio de 3 fases

SenRing anillo colectando de 3 fases

Junta rotatoria del anillo colectando de SenRing

Lugar de origen:

China

Nombre de la marca:

senring

Certificación:

CE, ISO9001

Número de modelo:

H90185

Éntrenos en contacto con

Pida una cita
Detalles del producto
Od:
185m m
Nombre de producto:
Talla media a través del anillo colectando agujereado
Longitud del alambre de ventaja:
Modificado para requisitos particulares
Esfuerzo de torsión:
alambre 0.05N.m+0.02N.m/6
Temporeros de trabajo.:
-30℃∼80℃
Humedad del trabajo:
Derecho del 0~85%
Pago y términos de envío
Cantidad de orden mínima
1
Precio
Negociable
Condiciones de pago
T/T, L/C
Descripción de producto

Talla media 90m m con la rotación de Ring Provides 360-Degree del resbalón del agujero para la transmisión conductora o de la señal

Descripción de H90185 a través del anillo colectando agujereado

El SenRing la serie H90185 es un anillo colectando conductor del por-agujero estándar con un diámetro de 90m m (conveniente para cualquier dispositivo giratorio con un diámetro de ≤90mm) y un diámetro externo de 185m m. Es conveniente para proveer de la rotación de 360 grados para la transmisión conductora o de la señal para los dispositivos giratorios un eje de rotación ≤90mm, tal como equipo educativo de la simulación, dirigiendo los instrumentos de prueba, equipo de acabado de la superficie de metal, los robots, las líneas de montaje del papel, maquinaria de impresión, maquinaria transportadora continua, los sensores, equipo de la producción del cable y de prueba, y otros diversos campos.

Especificación técnica de H90185 a través del anillo colectando agujereado
Parámetros mecánicos
Vida laboral refiera a la tabla del grado del anillo colectando
Velocidad giratoria refiera a la tabla del grado del anillo colectando
Temporeros de trabajo. -30°C~80°C
Humedad del trabajo Derecho del 0~85%
Material del contacto refiera a la tabla del grado del anillo colectando
Vivienda del material Aleación del AL
Esfuerzo de torsión alambre 0.05N.m+0.02N.m/6
Grado del IP IP51
Parámetros eléctricos
Espec. Poder Señal
Gama del voltaje 0~690VAC/VDC 0~440VAC/VDC
Resistencia de Insolution ≥1000MΩ/500VDC ≥1000MΩ/500VDC
Espec. del alambre de ventaja. Teflon plateado de AWG17# Teflon plateado de AWG22#
longitud del alambre de ventaja longitud estándar 300m m (puede ser modificado para requisitos particulares)
Fuerza dieléctrica 800VAC@50Hz, 60s
Ruido eléctrico < 0="">

Características de H150248 a través del anillo colectando agujereado

1. El contacto de múltiples puntos del metal precioso del cepillo avanzado del racimo se utiliza para asegurar el contacto confiable con extremadamente - la fricción baja;

2. Puede transmitir estable 1~108 canales de actual/de señal, con especificaciones estándar múltiples y opciones adaptables;

3. Puede mezclar la transmisión del vídeo, de datos y de otras señales; Apoya la transmisión mezclada de la señal y del poder;

4. Diseño integrado de la estructura, fácil instalar.

Parámetros adaptables

1. Los circuitos numeran/abertura/las dimensiones/grado actual/de la protección/velocidad giratoria
2. señales de la transmisión video/USB/HDMI/fiber/RF/Ethernet de la combinación
3. combinó neumático e hidráulico

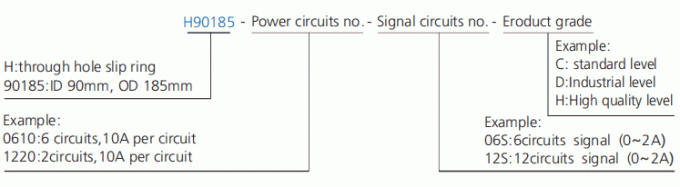

Descripción del número de parte
h90185 serie de la serie H90185 (eje hueco) con la descripción del anillo colectando del anillo colectando del agujero
Dibujo
h90185 serie de la serie H90185 (eje hueco) a través del dibujo del anillo colectando del anillo colectando del agujero
Lista modelo estándar
modelo circuitos Longitud L (milímetros) modelo circuitos Longitud L (milímetros)
10A señal o 0-5A 10A señal o 0-5A
H90185-02S 0 2 48 H90185-36S 0 36 184
H90185-0210 2 0 48 H90185--0610-30S 6 30 184
H90185-03S 0 3 52 H90185-1210-24S 12 24 184
H90185-0310 3 0 52 H90185-3610 36 0 184
H90185-06S 0 6 64 H90185-42S 0 42 208
H90185-0210-04S 2 4 64 H90185-0610-36S 6 36 208
H90185-0410-02S 4 2 64 H90185-1210-30S 12 30 208
H90185-0610 6 0 64 H90185-4210 42 0 208
H90185-12S 0 12 88 H90185-48S 0 48 232
H90185-0210-10S 2 10 88 H90185-0610-42S 6 42 232
H90185-0310-09S 3 9 88 H90185-1210-36S 12 36 232
H90185-0610-06S 6 6 88 H90185-1810-30S 18 30 232
H90185-0810-04S 8 4 88 H90185-P2410-24S 24 24 232
H90185-1010-02S 10 2 88 H90185-4810 48 0 232
H90185-1210 12 0 88 H90185-60S 0 60 280
H90185-18S 0 18 112 H90185-0610-54S 6 54 280
H90185-0210-16S 2 16 112 H90185-0910-51S 9 51 280
H90185-0410-14S 4 14 112 H90185-1210-48S 12 48 280
H90185-0610-12S 6 12 112 H90185-2410-36S 24 36 280
H90185-0810-10S 8 10 112 H90185-72S 0 72 328
H90185-1010-08S 10 8 112 H90185-1210-60S 12 60 328
H90185-1210-06S 12 6 112 H90185-2410-48S 24 48 328
H90185-1410-04S 14 4 112 H90185-3610-36S 36 36 328
H90185-1610-02S 16 2 112 H90185-84S 0 84 376
H90185-24S 0 24 136 H90185-1210-72S 12 72 376
H90185-0410-20S 4 20 136 H90185-2410-60S 24 60 376
H90185-0610-18S 6 18 136 H90185-3610-48S 36 48 376
H90185-1210-12S 12 12 136 H90185-96S 0 96 426
H90185-1810-06S 18 6 136 H90185-1210-84S 12 84 426
H90185-2410 24 0 136 H90185-2410-72S 24 72 426
H90185-30S 0 30 160 H90185-3610-60S 36 60 426
H90185-0610-24S 6 24 160 H90185-4210-54S 42 54 426
H90185-1210-18S 12 18 160 H90185-108S 0 108 472
H90185-1810-12S 18 12 160 H90185-1210-96S 12 96 472
H90185-2410-06S 24 6 160 H90185-2410-84S 24 84 472
H90185-3010 30 0 160 H90185-3610-72S 36 72 472

* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para los circuitos no. de 20A use.10A y no. de los circuitos de la señal (5A) se puede modificar para requisitos particulares basado en los productos estándar, investigación Senring de los pls para los detalles.

Tabla del grado H90185

Código del grado Velocidad giratoria máxima Vida laboral Material del contacto
C (estándar) 250RPM revoluciones de 20 millones metal precioso
D (Industrical) 600RPM revoluciones de 80 millones metal precioso
H (de alta calidad) 1000RPM revoluciones de 150 millones aleación de oro

¿Cómo elijo un anillo colectando?

La selección apropiada de una solución del anillo colectando requiere los detalles sobre los parámetros del funcionamiento de su uso incluyendo los circuitos totales, voltaje y los amperios por el circuito, velocidad de funcionamiento, y tipo del montaje. Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con para conseguir comenzado.
