Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
H150248
Éntrenos en contacto con

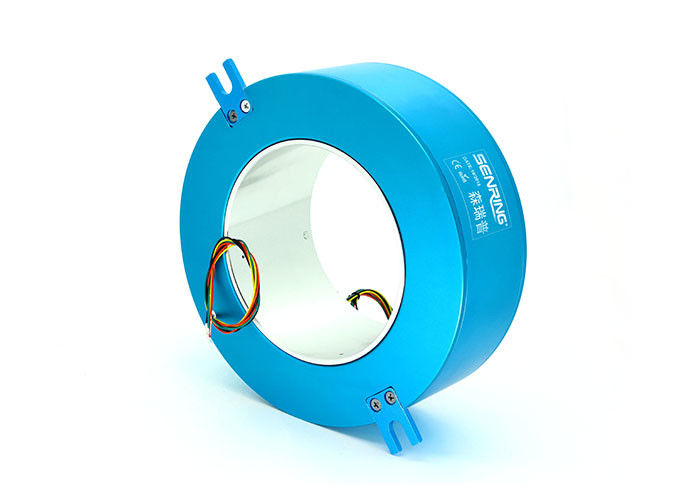

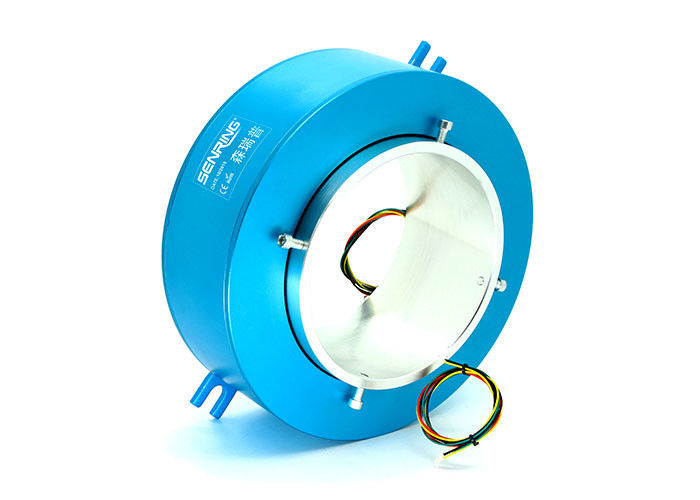

El dispositivo giratorio de Ring Is Suitable For Any del resbalón grande del Por-agujero con un eje de rotación dentro 150m m
Descripción de H150248 a través del anillo colectando agujereado

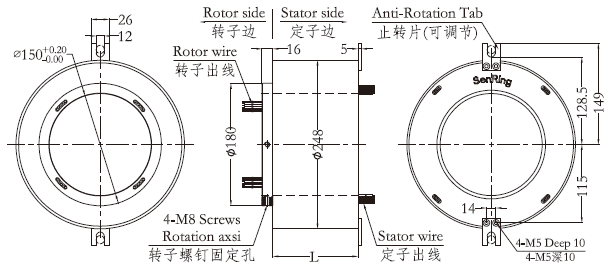

El anillo colectando conductor del por-agujero de la serie de SenRing H150248 tiene un diámetro del por-agujero de 150m m y un diámetro externo de 248m m, el conveniente para cualquier dispositivo giratorio con un eje de rotación de ≤150mm, tal como maquinaria de la industria de la fricción, equipo de prueba, el equipo de producción de goma de la manguera, maquinaria del ganado, las máquinas de capa de la batería de litio, las empaquetadoras automáticas, las máquinas de encajonamiento automáticas, relleno automático y las máquinas de aislamiento, los massagers automáticos del talón, y cualquier otro dispositivo que requiera la rotación 360° para conducir o transmitir diversas señales de control.
Uso:
Diversos campos tales como máquinas de pulir, ordeñando placas giratorias, máquinas de capa, máquinas de encajonamiento, y sellando las máquinas.
| Parámetros de Mechanicall | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~690VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 800VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
Características de H150248 a través del anillo colectando agujereado
1. Ayudas cada señal (2A) y actual (10A, opcionales hasta 20A por el canal);
2. Velocidad máxima: (150RPM estándar, 600RPM industrial, 12000RPM, adaptables de gama alta, por ejemplo H150248-0405GS);
3. Los modelos estándar apoyan 2-36 canales (10A por el canal) o 2-72 señales (2A por el canal), con los canales adaptables;
4. El material del contacto se hace del metal precioso y está cubierto con oro estupendo-duro;
5. Fluctuación de la resistencia y resistencia de contacto bajas asegurar funcionamiento de transmisión excelente;
6. La vivienda de la aleación de aluminio y el diseño integrado de la estructura hacen fácil instalar;
Las ventajas de los anillos colectores grandes del por-diámetro interior son como sigue:
1. Aplicabilidad amplia: Los anillos colectores grandes del por-diámetro interior son convenientes para los diversos escenarios del uso que requieren la transmisión de la señal y de poder a través de los ejes de rotación, tales como equipamiento médico, equipo de envasado, tablas rotatorias, cacerola-inclinaciones de la cámara, y líneas de montaje automatizadas.
2. Diseño grande de la abertura: El diseño grande del por-diámetro interior puede acomodar más alambres y señales, cubriendo las necesidades de los escenarios complejos del uso.
3. Adaptable: Los anillos colectores grandes del por-diámetro interior se pueden modificar para requisitos particulares según requisitos de cliente, tales como tipos del número de canal, actuales, y de la señal.
4. Funcionamiento de transmisión estable: Los anillos colectores grandes del por-diámetro interior se hacen de los materiales de alta calidad con la transmisión baja de la resistencia de contacto, de poco ruido, y estable, asegurando alta calidad de transmisión.
5. Instalación fácil: Los anillos colectores grandes del por-diámetro interior son fáciles de instalar y se pueden instalar rápidamente y convenientemente y quitado.
6. Durabilidad fuerte: Los anillos colectores grandes del por-diámetro interior se hacen de los materiales de alta calidad, que tienen durabilidad fuerte y alta confiabilidad.
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para los circuitos no. de 20A use.10A y no. de los circuitos de la señal (5A) se puede modificar para requisitos particulares basado en los productos estándar, investigación Senring de los pls para los detalles. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

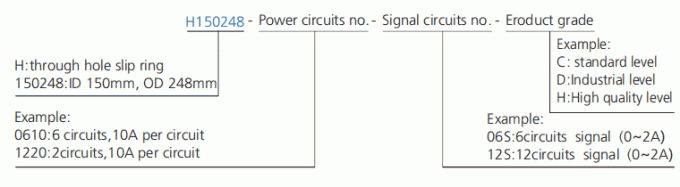

Tabla del grado H150248
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
