Dibujo

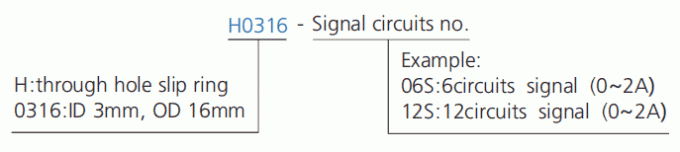

Lista modelo estándar
| modelo | circuitos (señal o 0-2A) | Longitud L (milímetros) |
| H0316-02S | 2 | 13,3 |
| H0316-03S | 3 | 21 |
| H0316-04S | 4 | 21 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
* observación: los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 2A para conseguir N*2A, tal como 2 circuitos de 2A paralelamente para el uso 4A.
Especificación técnica del anillo colectando de la serie H0316
| Parámetros de Mechanicall | |
| Vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | refiera a la tabla del grado del anillo colectando |
| Vivienda del material | Aleación del AL |
| Esfuerzo de torsión | alambre 0.05N.m+0.02N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de aislamiento | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG28# | Teflon plateado de AWG28# |
| Longitud del alambre de ventaja | longitud estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico |
< 0=""> |
|
Tabla del grado H0316
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | metal precioso |
| H (de alta calidad) | 1000RPM | revoluciones de 150 millones | aleación de oro |
